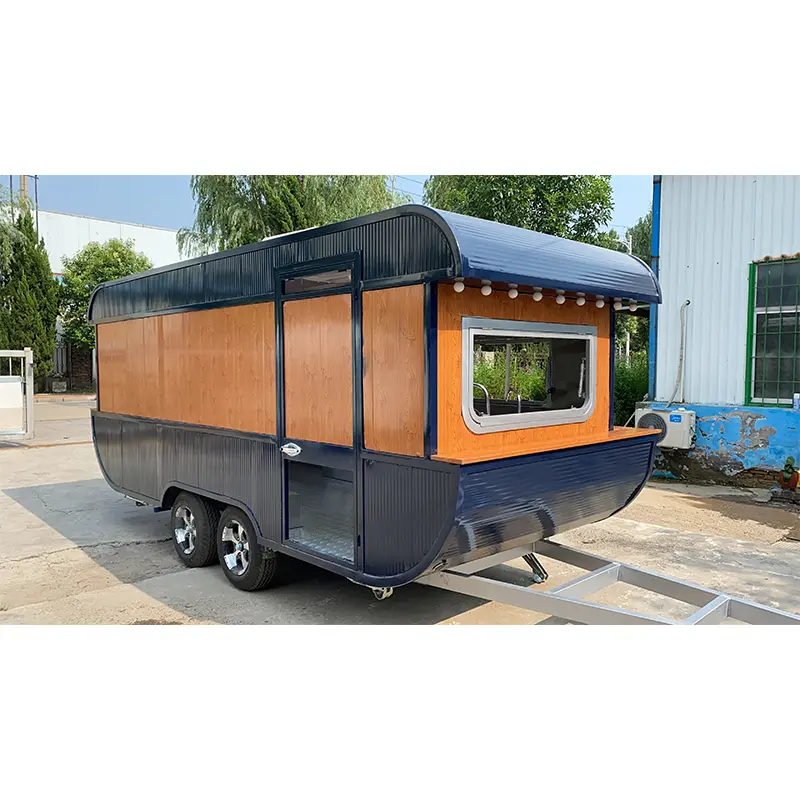

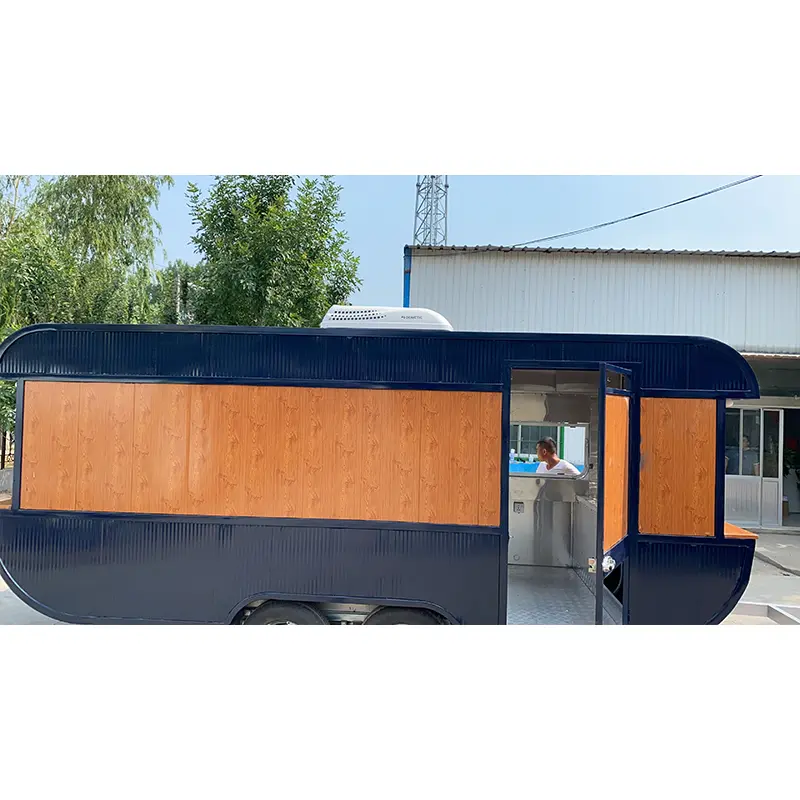

Il corpo aerodinamico utilizza una combinazione di lamiera di acciaio zincato, lamiera di acciaio modellata e componenti strutturali leggeri in lega di alluminio. Il design bilancia aspetto visivo, comodità di traino e pratico utilizzo degli interni. L'interno può essere configurato con banconi in acciaio inossidabile, lavelli, serbatoi dell'acqua, refrigerazione, attrezzature da cucina, finestre di servizio ed elementi firmati.
È possibile prendere in considerazione una configurazione a asse singolo, doppio o triplo in base alla lunghezza finale della carrozzeria, al peso totale dell'attrezzatura e ai requisiti di traino del mercato di destinazione. La corretta disposizione degli assi dovrebbe essere confermata prima della produzione e non selezionata solo in base all'apparenza.

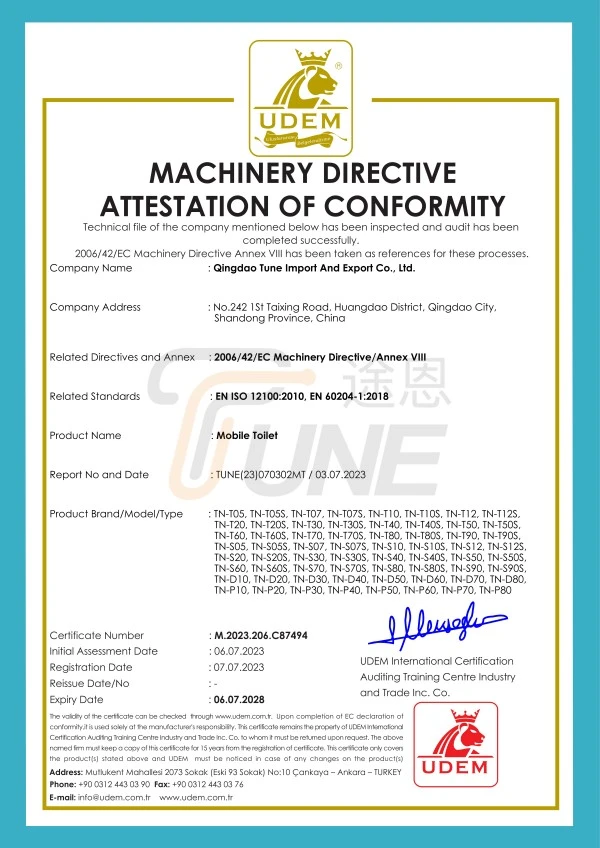

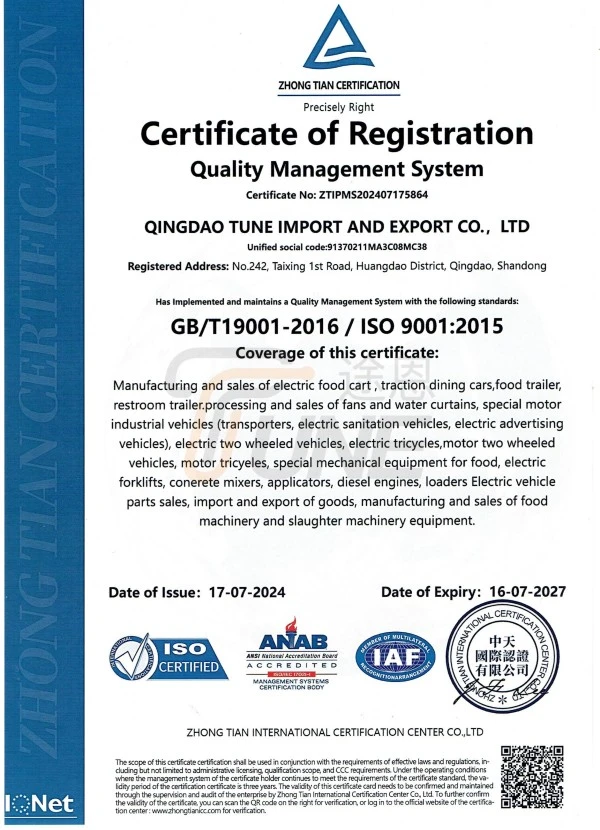

TUNE produce questo rimorchio per alimenti a forma di nave secondo la gestione della qualità ISO 9001. È possibile fornire CE, DOT o altri documenti per il rimorchio completato e l'impianto elettrico selezionato, in base alla configurazione finale e al mercato di destinazione. Prima della spedizione è possibile organizzare un'ispezione di terze parti da parte di SGS o Intertek. Ogni rimorchio passa attraverso un processo di ispezione documentato che copre il telaio, la carrozzeria, l'impianto elettrico, l'impianto idrico e i componenti di traino.


|
Articolo |
Specifica di riferimento |
|
Tipo di prodotto |
Rimorchio per alimenti a forma di nave aerodinamica |
|
Dimensioni di riferimento |
4.000×2.000×2.400 mm |
|
Peso di riferimento |
Circa 1.000 kg |
|
Telaio |
Telaio integrato in acciaio zincato |
|
Materiali del corpo |
Piastra in acciaio zincato, piastra in acciaio modellato e struttura in lega di alluminio |
|
Opzioni dell'asse |
Asse singolo, doppio o triplo |
|
Specifiche degli pneumatici |
Pneumatici 165R13 |
|
Superfici di lavoro interne |
Acciaio inossidabile, a seconda della configurazione |
|
Sistema idrico |
Lavelli, pompa dell'acqua, scaldabagno, serbatoio delle acque pulite e serbatoio delle acque reflue |
|
Impianto Elettrico |
Collegamento elettrico esterno, prese, quadro elettrico e interruttori separati |
|
Illuminazione |
Plafoniere a LED, illuminazione del finestrino di servizio e sistema di luci posteriori |
|
Colore |
Colore personalizzato secondo la cartella colori approvata |
|
Documentazione |
DOT, CE o altri documenti soggetti a configurazione finale |
Le dimensioni e il peso possono variare in seguito all'aggiunta di attrezzature da cucina, refrigerazione, serbatoi, batterie, impianti gas e marchiatura. Il disegno tecnico finale e il calcolo del peso dovrebbero essere utilizzati per le decisioni relative al traino e alla registrazione.
Questo rimorchio per alimenti in stile nave può essere adattato per:
● Servizio caffè e bevande fredde
● Vendita di gelati e dessert
● Snack fritti e pasti leggeri
● Panini e hamburger
● Esposizione di panetteria e pasticceria
● Distributori automatici in spiaggia e nei resort
● Catering per festival ed eventi
● Punti turistici e di ristorazione lungo la strada

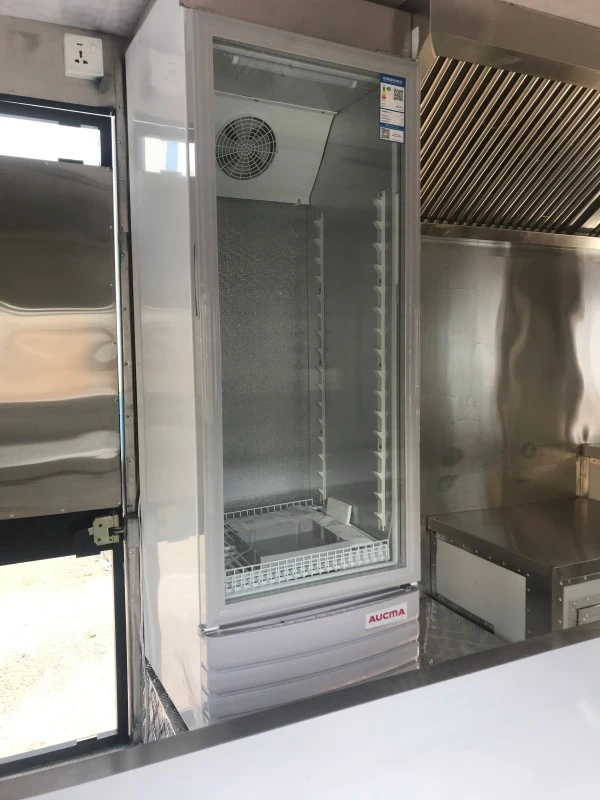

Per il layout di un bar, gli interni possono dare priorità a una macchina per caffè espresso, un macinacaffè, un frigorifero sottobanco e un bancone da asporto. Per un menu di snack, il progetto può concentrarsi su friggitrici, piastre, attrezzature per il riscaldamento e conservazione degli imballaggi. Lo spazio disponibile dovrebbe essere pianificato in base al menu invece di installare apparecchiature senza una revisione del flusso di lavoro.
Il sistema idrico può includere un serbatoio per l'acqua pulita, un serbatoio per le acque reflue, una pompa, un riscaldatore, tubi di ingresso e uscita, un divisore e uno o più lavandini. È possibile aggiungere un lavandino separato per il lavaggio delle mani quando richiesto dalle normative locali sul servizio di ristorazione.
L'impianto elettrico può comprendere:
● Presa di alimentazione esterna
● Armadio di controllo principale
● Interruttori individuali
● Prese con messa a terra
● Lampade da soffitto
● Luci delle finestre di servizio
● Fanali posteriori e luci di posizione
La richiesta di energia dipende dalla programmazione dell'apparecchio. Le macchine da caffè, la refrigerazione, gli scaldabagni, l'aria condizionata e le attrezzature per cucinare possono funzionare su circuiti diversi. L'acquirente deve fornire la tensione, la frequenza, la fase e la potenza totale richieste prima della produzione.
1. Chiudi e blocca tutte le finestre e le porte di servizio.
2. Spegnere le apparecchiature elettriche, di cottura e di refrigerazione, ove necessario.
3. Proteggi i serbatoi dell'acqua, le bombole del gas e gli oggetti da cucina sciolti.
4. Controlla il giunto, le catene di sicurezza, la ruota tastatrice e il sistema di illuminazione.
5. Ispeziona la pressione dei pneumatici, il battistrada e gli elementi di fissaggio delle ruote.
6. Confermare che il peso effettivamente caricato rientri nel limite approvato.
7. Rimuovi o metti in sicurezza segnaletica esterna, scaffali e accessori pubblicitari.
1. Parcheggia su un terreno solido e ragionevolmente pianeggiante.
2. Inserisci il freno di stazionamento e utilizza l'attrezzatura stabilizzatrice, se installata.
3. Collega la fonte di alimentazione esterna corretta.
4. Testare la pompa, il flusso dell'acqua, il riscaldatore e il drenaggio delle acque reflue.
5. Controlla la temperatura di refrigerazione prima di caricare il cibo.
6. Pulisci e igienizza tutte le superfici a contatto con gli alimenti.
7. Conferma che l'area coperta dal servizio sia priva di pericoli di inciampo.
La calotta esterna deve essere lavata con materiali non abrasivi. Sale, sabbia e sporco stradale devono essere rimossi regolarmente, in particolare quando il rimorchio in concessione dalla forma unica viene utilizzato vicino alla costa o trasportato su strade cosparse di sale.


No. L'esterno curvo crea principalmente un'identità visiva, ma il layout interno può comunque includere banconi commerciali, lavelli, attrezzature per lo stoccaggio, la refrigerazione e la cucina. Le sezioni curve delle pareti possono ridurre l'area utilizzabile per gli armadi alti rispetto a un rimorchio quadrato.
Il telaio e l'impianto elettrico possono essere predisposti secondo le esigenze di destinazione. La registrazione locale, l'illuminazione stradale, l'accoppiamento, la frenata, i permessi alimentari e l'ispezione elettrica devono essere confermati dall'acquirente prima dell'acquisto.
SÌ. I colori esterni, gli adesivi del logo, le scatole luminose pubblicitarie a LED, le finestre scorrevoli e i dettagli del servizio possono essere personalizzati dopo l'approvazione del progetto.
La disposizione degli assi deve basarsi sulla lunghezza della carrozzeria, sulla massa lorda del veicolo, sul carico utile, sulle condizioni stradali e sulle normative locali. Un rimorchio più lungo o una configurazione con attrezzature da cucina pesanti possono richiedere una soluzione a doppio o triplo asse.

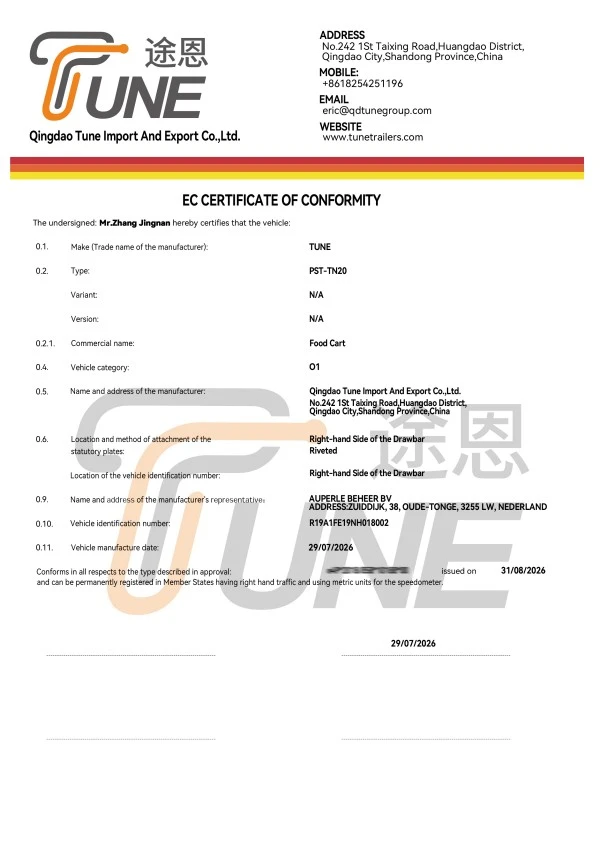

TUNE può fornire il disegno del layout finale, lo schema elettrico, le specifiche del sistema idrico, il rapporto di ispezione, la lista di imballaggio e i documenti di certificazione disponibili per il rimorchio completato. DOT, CE o altri documenti dipendono dalla configurazione finale e dal mercato di destinazione.
Conferma del menu e del layout
→ Fabbricazione del telaio
→ Ispezione del rivestimento protettivo
→ Assemblaggio della carrozzeria e del finestrino di servizio
→ Installazione idrica ed elettrica
→ Messa in servizio dell'attrezzatura
→ Revisione finale delle dimensioni e del peso
L'acquirente può richiedere fotografie, registrazioni dei test, informazioni sul cablaggio, dettagli sul sistema idrico e un'ispezione pre-imbarco. Qualsiasi documentazione relativa a DOT, CE o VIN deve corrispondere ai requisiti effettivi del rimorchio completato e del mercato di destinazione.
Il contratto di acquisto dovrebbe specificare le dimensioni finali, il tipo di asse, il materiale della carrozzeria, il colore, l'elenco delle attrezzature, il sistema idrico, lo standard elettrico, il programma di consegna, la procedura di ispezione e l'ambito della garanzia.
TUNE può fornire istruzioni operative, disegni di layout, informazioni elettriche, indicazioni sul sistema idrico e assistenza per le parti di ricambio. Le condizioni di garanzia per telaio, carrozzeria, componenti elettrici, impianto idrico e apparecchi opzionali devono essere elencate separatamente.

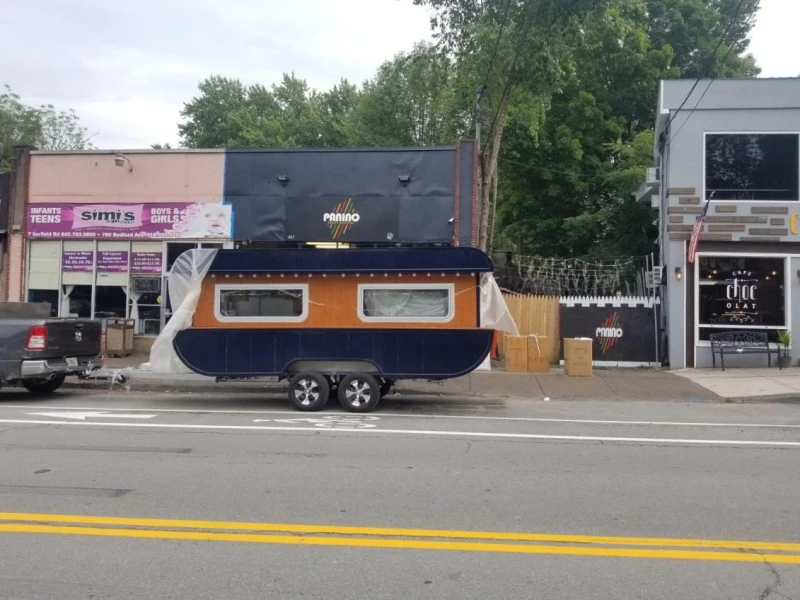

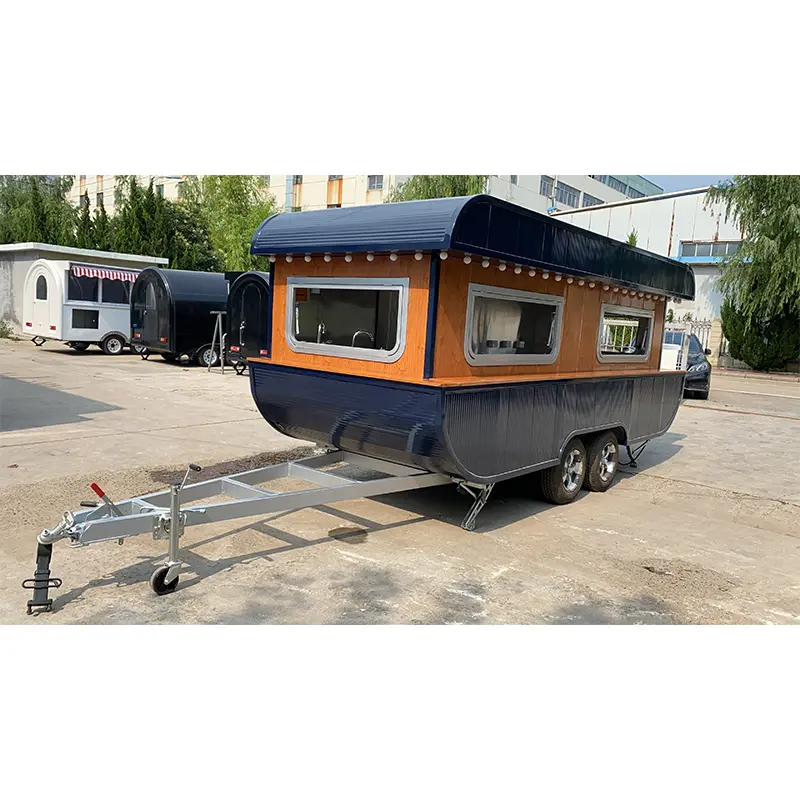

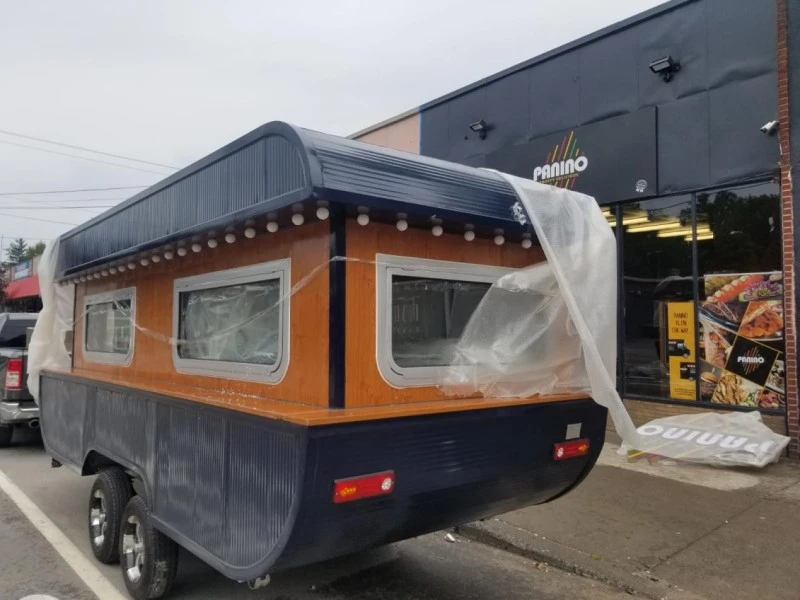

● Modello di veicolo: rimorchio per alimenti a forma di nave aerodinamica (serie nautica retrò a doppio asse)

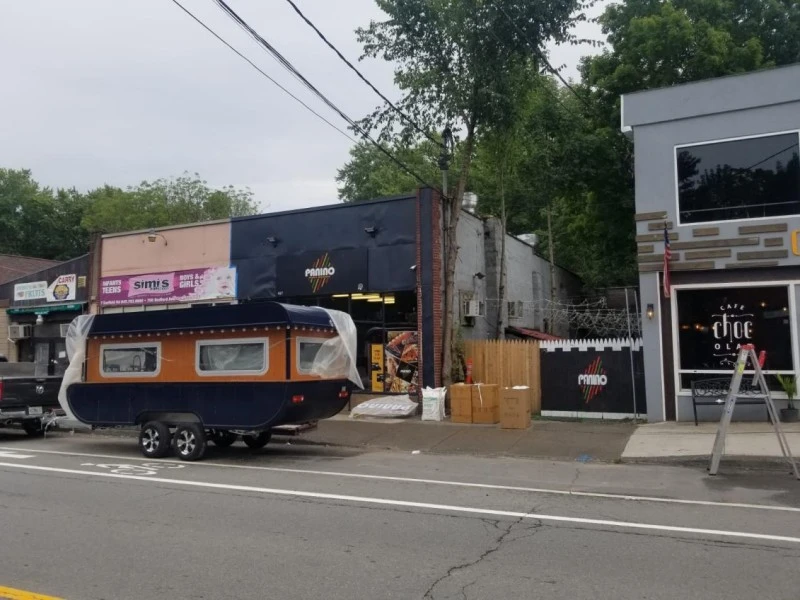

● Luogo di consegna e implementazione: Corridoio commerciale al dettaglio, Stato di New York, Stati Uniti
● Proprietà del cliente: Panini Gourmet Toast e Specialità Sandwich Kitchen

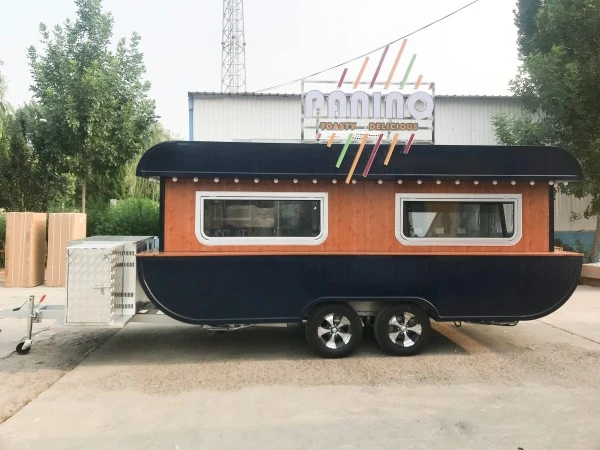

● Architettura esterna: rivestimenti in acciaio a coste blu notte, pannelli murali in composito con venature del legno calde e perimetro di illuminazione a lampadine calde del tendone sopraelevato
● Configurazione del telaio: asse tandem per impieghi gravosi con cerchi in lega cromati personalizzati e sospensioni DOT adatte all'autostrada
L'implementazione di un'unità alimentare mobile su misura negli Stati Uniti richiede il rispetto delle normative locali sui trasporti autostradali, dei codici sanitari municipali e dell'estetica dei locali all'aperto.
La configurazione del telaio a doppio asse con frenatura elettrica indipendente e cerchi in lega garantisce il traino in autostrada a basse vibrazioni dietro i pick-up statunitensi standard. Il profilo frontale curvo a “forma di nave” riduce la resistenza al vento durante il trasporto interstatale dal porto di arrivo al sito commerciale.

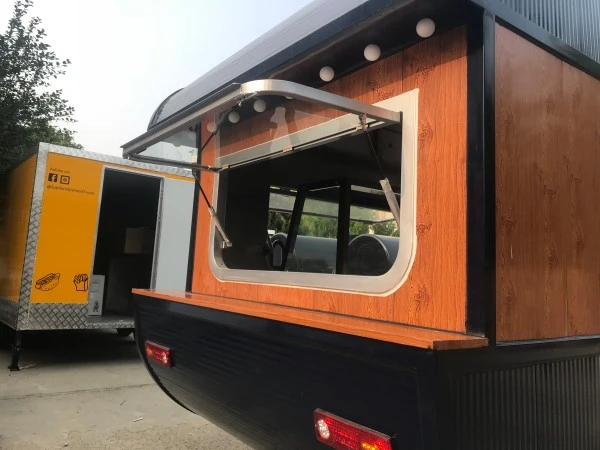

Progettato per rispecchiare l'estetica di una tavola calda classica, il perimetro esterno superiore presenta una linea integrata di lampadine a LED bianche calde resistenti alle intemperie. Questa illuminazione integrata illumina i pannelli laterali in legno e le finestre di servizio durante le contrattazioni serali senza richiedere pali della luce esterni secondari.
Il corpo utilizza pareti composite isolate con motivo in legno combinate con finestre commerciali in vetro scorrevoli con telaio in alluminio. La tettoia strutturale in acciaio estesa sullo sbalzo anteriore protegge le apparecchiature interne e gli operatori dalla pioggia e dall'esposizione diretta al sole.
Acquirente verificato: Operatore di franchising commerciale
Località: New York, Stati Uniti
Valutazione: 5,0 su 5,0 stelle
"Abbiamo ordinato il rimorchio per alimenti a forma di nave ottimizzato da TUNE come stazione di servizio mobile all'aperto estesa per la nostra cucina di panini caldi a New York.

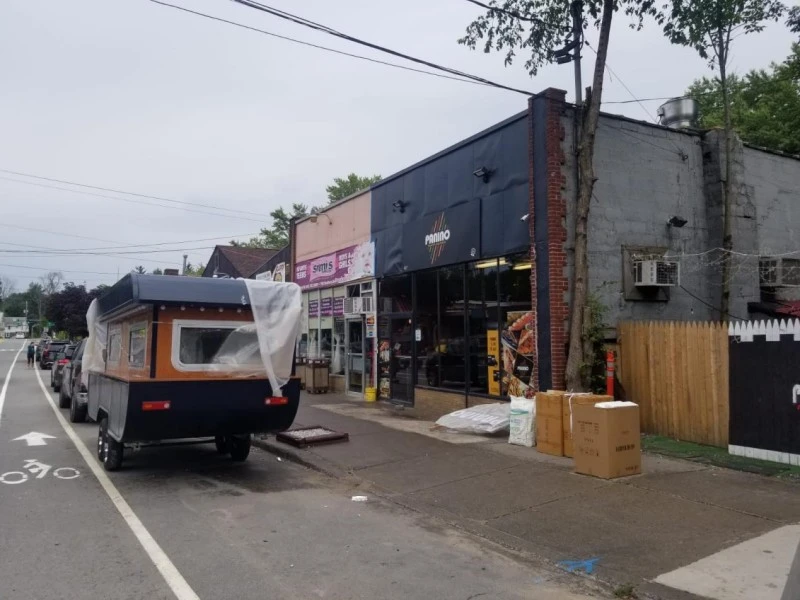

La spedizione marittima e il trasporto interno a pianale si sono svolti senza intoppi. L'unità è arrivata direttamente al marciapiede del nostro negozio con tutto il pluriball protettivo che avvolgeva i telai delle finestre, le luci del tendone del tetto e la carrozzeria in acciaio verniciato intatta.
Il traino dell'unità dietro il nostro camion Dodge Ram è stato stabile, grazie ai doppi assi bilanciati e alla corretta altezza del timone di attacco. La finitura esterna con venature del legno e il rivestimento strutturale blu navy si allineano perfettamente con il marchio anteriore del nostro negozio.

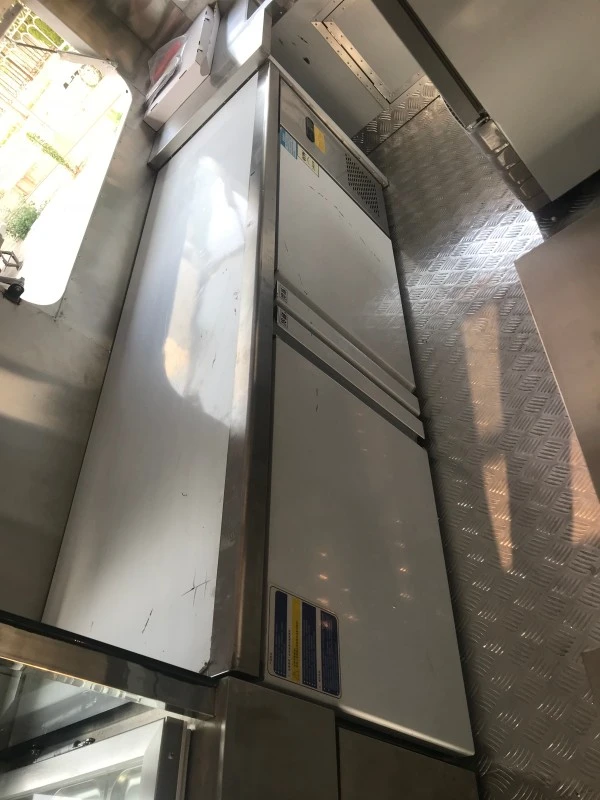

All'interno, la configurazione del bancone in acciaio inossidabile, i pannelli degli interruttori e i sistemi idraulici dell'acqua corrispondono ai disegni della planimetria che abbiamo confermato prima della produzione. È un'attrezzatura solida e ben progettata che ha superato i nostri controlli strutturali ed elettrici iniziali all'arrivo."
