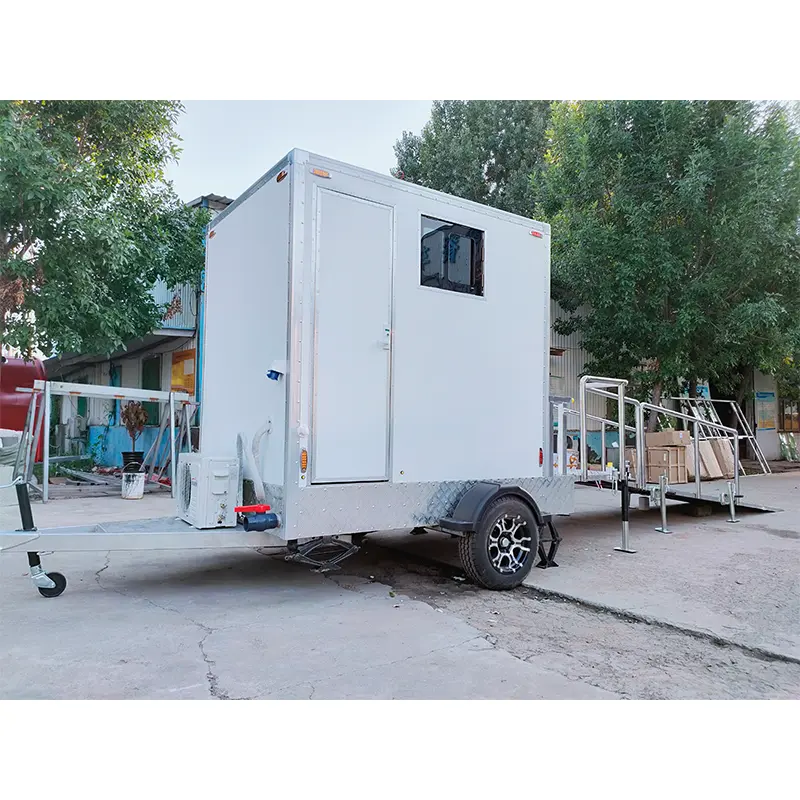

Il rimorchio per toilette ADA accessibile in sedia a rotelle TUNE è un'unità per toilette mobile progettata per utenti su sedia a rotelle e persone che necessitano di supporto aggiuntivo. In qualità di produttore di rimorchi per toilette mobili, Qingdao Tune Technology Co., Ltd. produce questo rimorchio per toilette ADA per eventi pubblici, strutture comunali, cantieri e progetti di luoghi accessibili. Il progetto prevede un percorso di accesso più ampio, una rampa metallica esterna, una spaziosa disposizione interna, attrezzature accessibili per il lavaggio delle mani, maniglioni e un pulsante per le chiamate di emergenza.
Un rimorchio per toilette ADA non viene valutato solo dalla presenza di una rampa. La distanza dalla porta, la pendenza della rampa, lo spazio di svolta, l'area di trasferimento della toilette, la posizione del corrimano, l'altezza del lavandino, l'accesso di emergenza e le regole di accessibilità locale sono tutti fattori che influenzano l'usabilità pratica.
La configurazione fornita è destinata a supportare l'accesso con barriere ridotte. Gli acquirenti locali verificano il disegno finale rispetto alle normative applicabili nel proprio paese, stato o comune prima di mettere l'unità nel servizio pubblico.
|
Articolo |
Specifica di riferimento |
|
Nome del prodotto |
Rimorchio per toilette ADA accessibile con sedia a rotelle |
|
Modello |
TND30 |
|
Tipo di prodotto |
Rimorchio toilette mobile accessibile |
|
Dimensioni complessive |
3.000×1.900×2.650 millimetri |
|
Dimensioni imperiali approssimative |
9,84 × 5,9 × 8,69 piedi |
|
Peso di riferimento |
900 kg / 1.984 libbre |
|
Sistema di assi |
1 asse di torsione con freni |
|
Carico sull'asse di riferimento |
Fino a 1.800 kg |
|
Pneumatici |
2x195/70 R15 |
|
Materiale della parete |
Pannello sandwich in fibra di vetro da 40 mm |
|
Serbatoio dell'acqua dolce |
Serbatoio in acciaio inox da 400 litri |
|
Serbatoio delle acque reflue |
Serbatoio in acciaio inox da 800 litri |
|
Toilette |
WC con scarico in ceramica con comando a pedale |
|
Impianti idrici |
Lavello lavamani accessibile |
|
Sistema idrico |
Sistema di acqua calda e fredda |
|
Attrezzatura di accesso |
Rampa per sedia a rotelle in metallo |
|
Attrezzatura di supporto |
Maniglioni e pulsante di chiamata di emergenza |
|
Attrezzatura climatica |
Impianto di climatizzazione |
|
Altre attrezzature |
Specchi, soffione doccia, tende, illuminazione e impianto stereo |
|
Finitura esterna |
Colore rosso, blu, rosa o personalizzato |
Le dimensioni finali e gli spazi interni vengono verificati sul disegno tecnico approvato. Le attrezzature opzionali possono influire sull'area di svolta disponibile, sull'accesso per la manutenzione e sul peso complessivo.

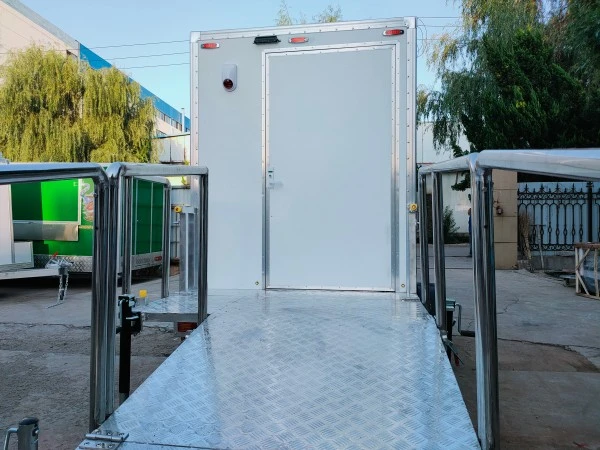

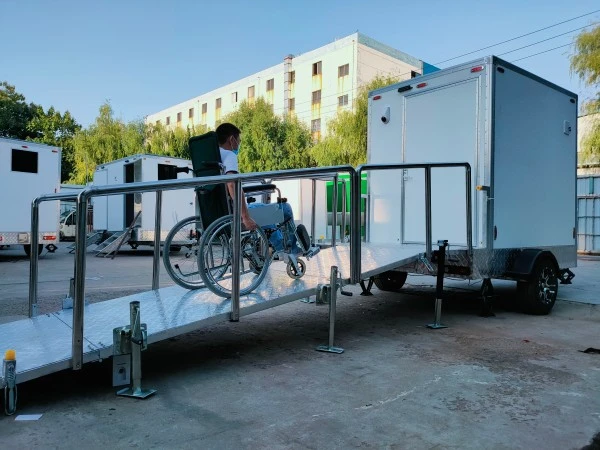

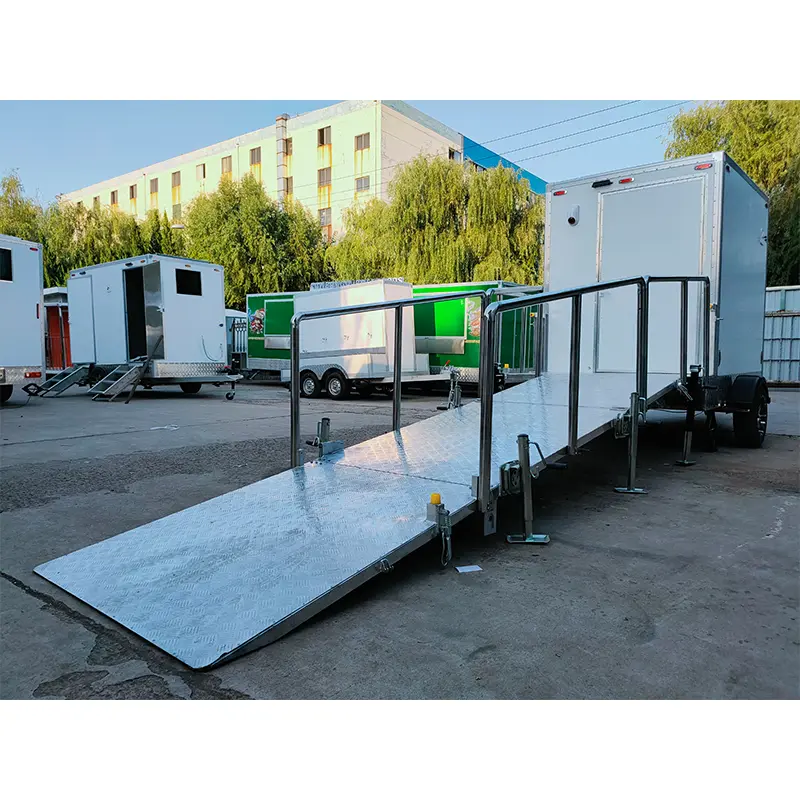

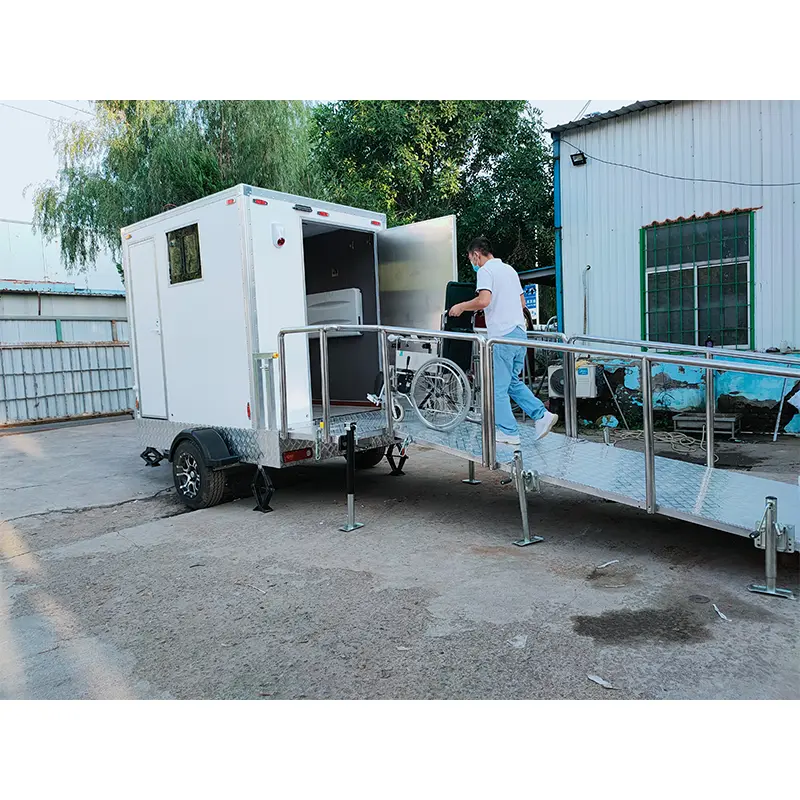

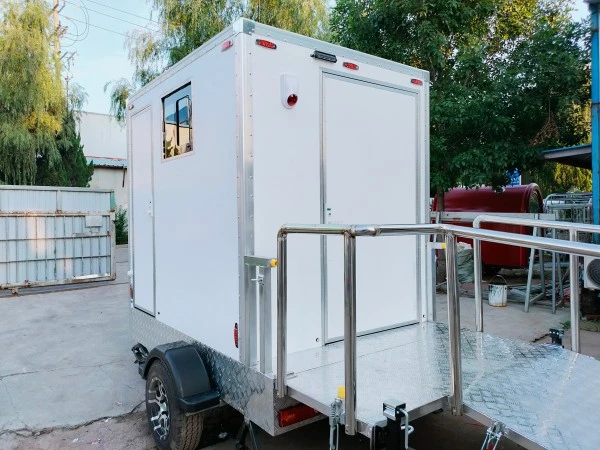

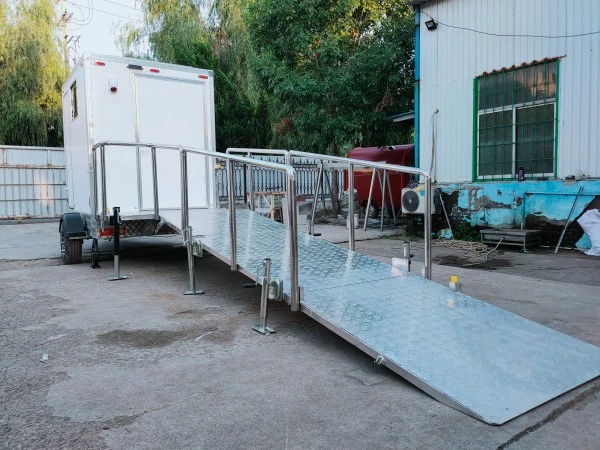

La rampa di accesso in metallo riduce la differenza di altezza tra il suolo e il pianale del rimorchio. L'operatore del cantiere posiziona il rimorchio su un terreno stabile e mantiene la superficie della rampa libera da fango, acqua, materiali sciolti e ostacoli.
L'angolo di rampa effettivo dipende dall'altezza del pianale del rimorchio e dalle condizioni del terreno. Nella parte anteriore della rampa è riservata un'apposita area di atterraggio in modo che gli utenti su sedia a rotelle possano avvicinarsi, girarsi ed entrare in sicurezza.
L'ingresso più ampio e la disposizione interna aperta offrono più spazio per l'accesso delle sedie a rotelle. Il progetto finale considera il raggio di sterzata della sedia a rotelle, l'oscillazione della porta, la posizione di trasferimento della toilette e il percorso di avvicinamento al lavandino.
Per i progetti pubblici, l'acquirente conferma se le norme locali richiedono corrimano aggiuntivi, segnaletica, pavimentazione antiscivolo, indicatori visivi o illuminazione di emergenza.

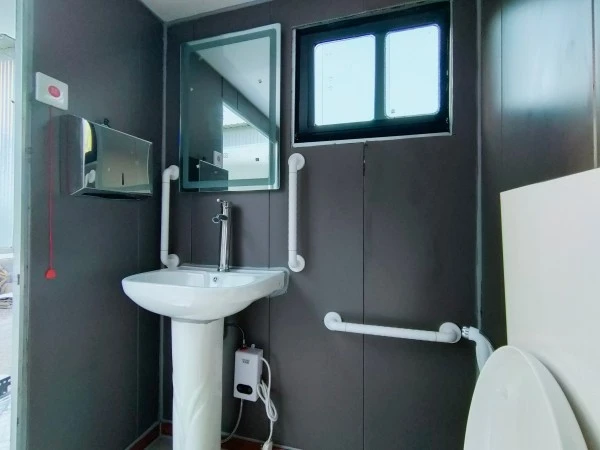

Il WC in ceramica con scarico piedi è posizionato ad un'altezza destinata ad un utilizzo accessibile. Le maniglie supportano gli utenti durante il trasferimento e lo spostamento. La posizione finale e i requisiti di resistenza delle barre vengono controllati durante l'ispezione della produzione.
Il lavabo è progettato con una disposizione più bassa e più accessibile rispetto a un lavabo standard da appoggio. L'acquirente conferma l'altezza preferita del lavandino, la distanza tra le ginocchia, lo stile del rubinetto e il metodo di controllo dell'acqua calda prima che il disegno venga finalizzato.
All'interno del rimorchio è montato un pulsante per la chiamata di emergenza in modo che l'utente possa richiedere assistenza in caso di necessità. Il gestore del progetto definisce come viene ricevuto il segnale, chi risponde e come viene testato il sistema prima che il trailer venga aperto al pubblico.
Questo rimorchio per toilette portatile è considerato per:
● Matrimoni all'aperto ed eventi pubblici
● Festival e mostre
● Cantieri di costruzione e ristrutturazione
● Parchi e aree ricreative
● Sedi sportivi
● Luoghi di produzione cinematografica
● Strutture comunali temporanee
● Progetti di risposta alle emergenze e di soccorso
● Strutture accessibili per funzioni private
Per un evento all'aperto, il rimorchio viene posizionato su un percorso solido con spazio adeguato attorno alla rampa. Per un progetto di costruzione, il percorso di accesso è separato dalle attrezzature pesanti e dal terreno irregolare, ove possibile.
Un formato mobile è utile quando la struttura accessibile è necessaria per un periodo di progetto limitato o viene spostata da un luogo all'altro. L'acquirente organizza il trasporto, l'assistenza a terra, il riempimento di acqua dolce, la rimozione delle acque reflue e la pulizia ordinaria.
Il modello di riferimento comprende un serbatoio per le acque chiare da 400 L e un serbatoio per le acque grigie da 800 L. Questi serbatoi supportano il funzionamento temporaneo senza richiedere un collegamento idrico comunale permanente, mentre l'intervallo di manutenzione dipende dal numero di utenti e dalle esigenze di pulizia.
La dotazione standard comprende:
● Lavello singolo per lavare le mani
● Rubinetto a pulsante
● Sistema di acqua calda e fredda
● Pompa dell'acqua
● Sistema di climatizzazione
● Illuminazione interna ed esterna
● Soffione doccia e tende, se selezionati
● Sistema di riproduzione musicale
● Specchio e raccordi di supporto
La tensione elettrica, la frequenza, la capacità dell'aria condizionata, il tipo di scaldabagno e il collegamento del pulsante di emergenza sono confermati in base al mercato di destinazione.
1. Posiziona il rimorchio su un terreno stabile e ragionevolmente pianeggiante.
2. Installa e ispeziona la rampa di accesso.
3. Verifica che il percorso sia libero da terra all'ingresso.
4. Riempi il serbatoio dell'acqua dolce.
5. Prova il lavandino, il rubinetto e il WC.
6. Controlla il pulsante di chiamata di emergenza.
7. Ispeziona i maniglioni e le strutture accessibili.
8. Conferma l'illuminazione, l'aria condizionata e la ventilazione.
9. Mantenere chiuso lo scarico delle acque reflue durante l'uso.
Gli operatori controllano a intervalli pianificati la superficie della rampa, il movimento delle porte, i dispositivi di fissaggio delle maniglie, l'accesso al lavandino, il funzionamento della toilette, il segnale di emergenza e le condizioni del pavimento.
TUNE Factory organizza l'ispezione delle dimensioni del rimorchio, dell'installazione di assali e pneumatici, dei sistemi di frenatura e illuminazione, della struttura della rampa, della larghezza e del funzionamento della porta, dell'installazione della toilette e della maniglia, della posizione del lavandino, della pompa dell'acqua e dei collegamenti idraulici, del funzionamento del pulsante di emergenza, della funzione dell'aria condizionata, delle finiture interne e delle condizioni del pavimento, nonché della protezione dell'imballaggio e del trasporto.
L'acquirente richiede un disegno finale del layout, un elenco delle attrezzature e un registro delle ispezioni prima della spedizione.
L'interno viene adattato in base alle esigenze del progetto. Le opzioni includono:
● Disposizione diversa del lavandino
● Maniglioni aggiuntivi
● Controlli alternativi del rubinetto
● Attrezzature per l'acqua calda
● Marchio esterno
● Colori personalizzati
● Segnaletica direzionale e di accessibilità
● Illuminazione aggiuntiva
● Disposizione modificata di porte o rampe
● Attrezzature per la doccia selezionate
La personalizzazione viene rivista per i suoi effetti sullo spazio di svolta, sulle dimensioni della carrozzeria, sul carico sull'asse, sulla domanda elettrica e sull'accesso per la manutenzione.
Marcatura CE: standard UE di sicurezza, salute e protezione ambientale.
ISO 9001: standard internazionale per i sistemi di gestione della qualità.
Certificazione DOT: standard di sicurezza del Dipartimento dei trasporti degli Stati Uniti.
Viene utilizzato per eventi pubblici quando il layout finale, il percorso di accesso e i requisiti di accessibilità locale sono stati esaminati e approvati dal gestore del progetto.
Il file standard identifica una rampa di accessibilità in metallo. Un sistema di abbassamento idraulico è considerato una configurazione opzionale a meno che non sia specificamente elencato e confermato nel preventivo.
Non è necessariamente richiesto alcun collegamento permanente perché il rimorchio include un serbatoio di acqua dolce. Il serbatoio viene riempito e le acque reflue vengono rimosse attraverso un sistema omologato.
SÌ. TUNE Factory discute le attrezzature interne, i colori, il marchio, i sistemi idrici, l'illuminazione e i dettagli sull'accessibilità prima della produzione.
Fornire la destinazione, l'applicazione prevista, gli utenti stimati, le condizioni di accesso al sito, le caratteristiche di accessibilità richieste, lo standard elettrico, il piano del servizio idrico, il colore esterno, il logo e la data di consegna prevista.
TUNE prepara il disegno tecnico, l'elenco di configurazione, il piano idrico ed elettrico, la checklist di ispezione e il preventivo commerciale per l'approvazione.
● Nome del prodotto: Rimorchio per toilette ADA accessibile con sedia a rotelle
● Regione di implementazione: parchi costieri e municipali del Medio Atlantico, Stati Uniti
● Categoria del cliente: Servizi di sanificazione per eventi commerciali e noleggio flotte
● Disposizione della planimetria: Suite integrata con tre porte (1 camera ADA accessibile in sedia a rotelle + 2 camere standard private)
● Specifiche del sottocarro: sistema a doppio asse tandem per impieghi gravosi, ruote personalizzate con dettagli cromati, pneumatici radiali ad alto carico
● Sistema logico di presenza: strisce di stato LED bicolore esterne montate sulla porta (verde: libero/rosso: in uso)
L'implementazione di unità igienico-sanitarie mobili per eventi pubblici inclusivi e matrimoni di lusso all'aperto negli Stati Uniti richiede il rispetto di rigorosi standard strutturali, linee guida per l'accessibilità a bassa pendenza e ingegneria del telaio per carichi pesanti:

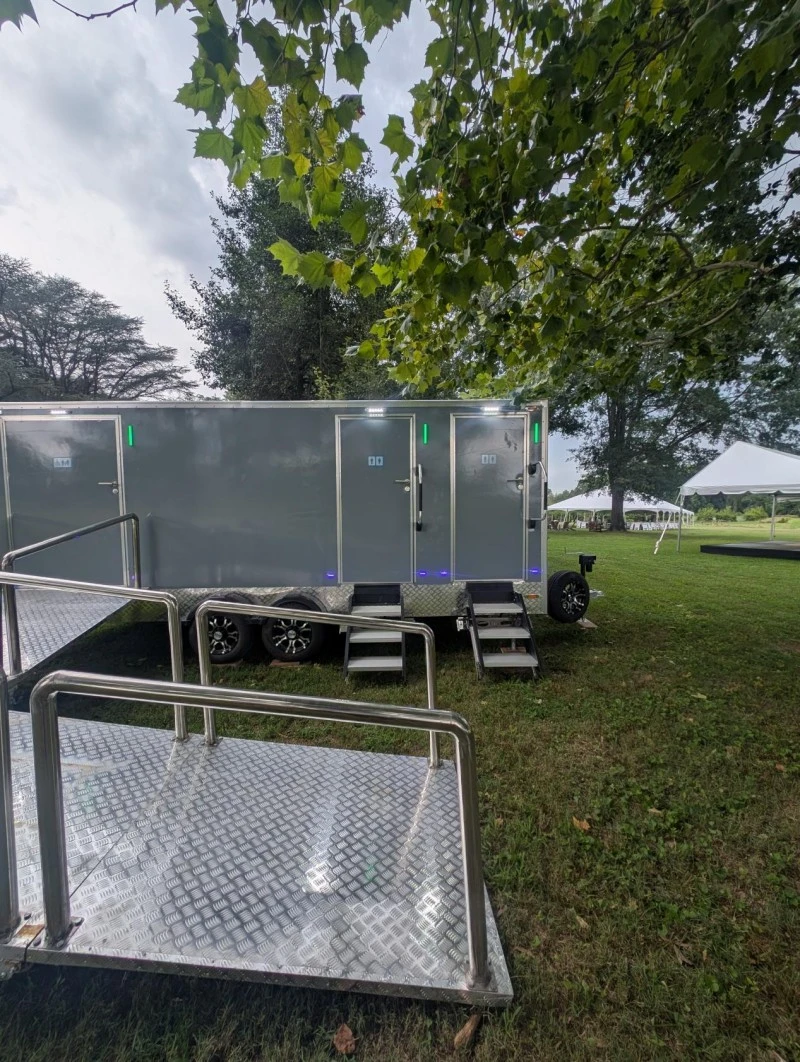

La suite primaria utilizza una rampa estesa in alluminio diamantato di tipo commerciale. Progettato con un'inclinazione graduale, consente un ingresso agevole e autoassistito per gli utenti di sedie a rotelle manuali ed elettriche, nonché per gli ospiti che necessitano di supporto per deambulatori. I corrimano continui e multilivello in acciaio inossidabile 304 sono montati rigidamente lungo il perimetro della rampa per evitare scivolamenti dai bordi e resistere a forti forze verso il basso.
L'unità mantiene la planarità del telaio su diverse superfici del terreno, dal tappeto erboso morbido e non asfaltato del parco all'asfalto solido adiacente ai litorali costieri. I martinetti di livellamento degli stabilizzatori per carichi pesanti integrati eliminano la flessione del telaio durante il caricamento su rampa e in eventi di traffico pedonale elevato.
Ogni porta d'ingresso è dotata di una barra di illuminazione esterna a LED montata sulla parte superiore e di una striscia di stato verticale che passa automaticamente dal verde al rosso quando viene inserito il chiavistello della porta interna. Le suite standard per gli ospiti utilizzano moduli scala in alluminio a 3 livelli a discesa, costruiti con piastre di pedata ad alto attrito e maniglie di assistenza in acciaio curvo per un ingresso sicuro durante gli eventi serali.
Acquirente verificato: Responsabile della logistica, soluzioni per eventi e flotte nel Medio Atlantico Località: zona eventi Maryland/Virginia, Stati Uniti Valutazione: 5,0/5,0 stelle
"Abbiamo integrato il rimorchio per toilette ADA accessibile alle sedie a rotelle nella nostra flotta di noleggio per soddisfare le norme di conformità municipali per i festival pubblici e i matrimoni di fascia alta in tutta la regione. Le attrezzature per l'accessibilità possono spesso sembrare industriali, ma questa unità trova il giusto equilibrio tra design architettonico pulito e utilità per carichi pesanti.
La consegna della merce al nostro piazzale è avvenuta senza intoppi e tutti i componenti strutturali sono arrivati intatti. La ruota di scorta montata con linguetta sul telaio ad A anteriore è un'aggiunta pratica che offre ai nostri autotrasportatori tranquillità quando viaggiano da una sede all'altra.
Dal punto di vista operativo, il trailer ha superato le aspettative. Durante un evento del fine settimana da 500 ospiti, la rampa ADA ha supportato il traffico continuo senza spostarsi o flettersi sul prato. L'impianto idraulico interno funzionava in modo affidabile con i collegamenti standard per l'acqua cittadina e l'alimentazione a terra. Le luci di presenza a LED verdi/rosse all'esterno delle porte hanno ridotto significativamente la congestione della linea. È una struttura mobile ben progettata, durevole e perfettamente funzionante."
