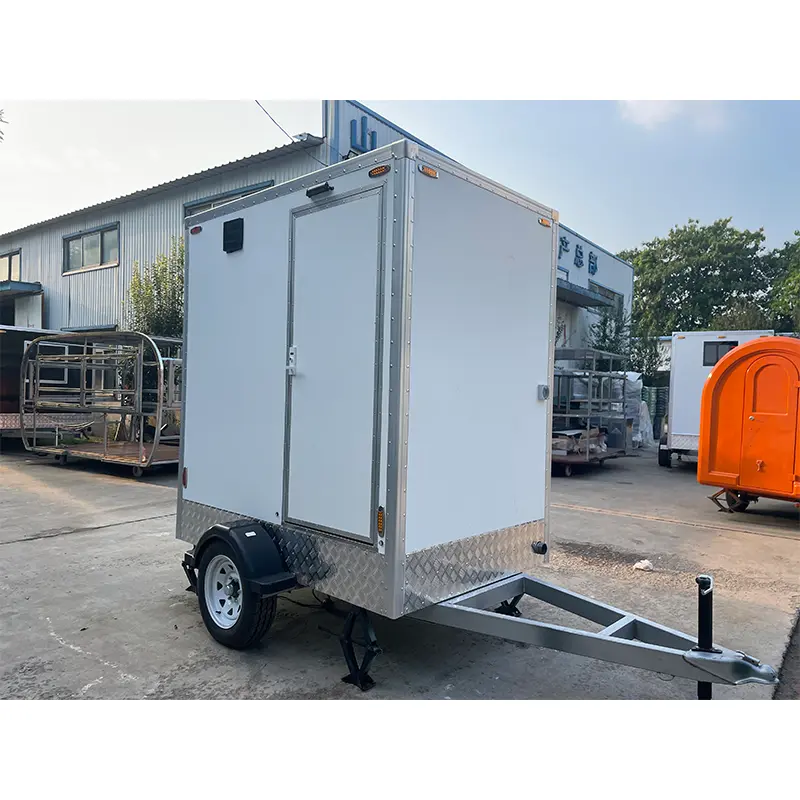

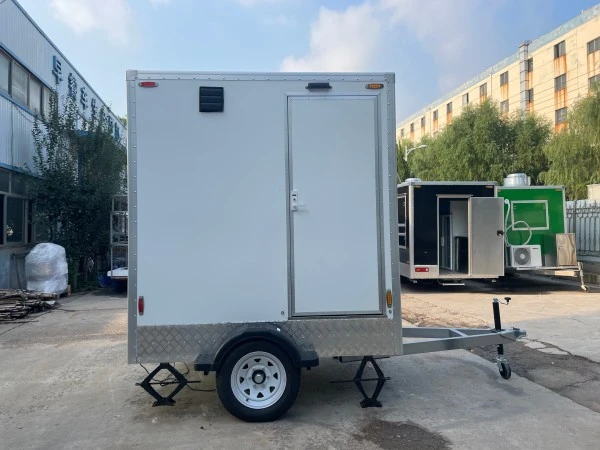

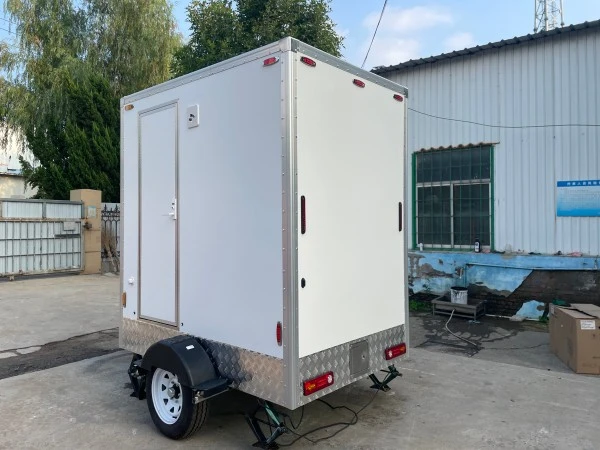

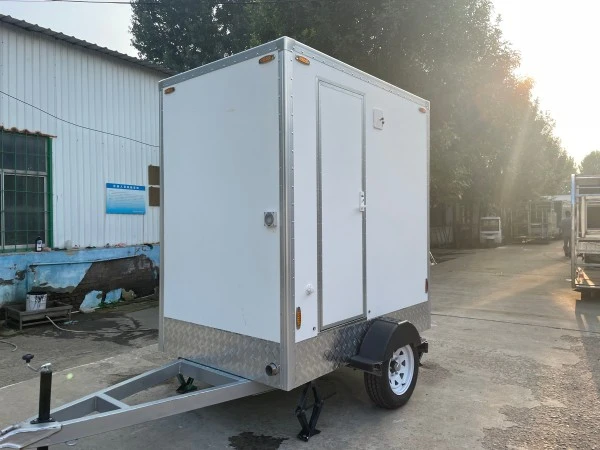

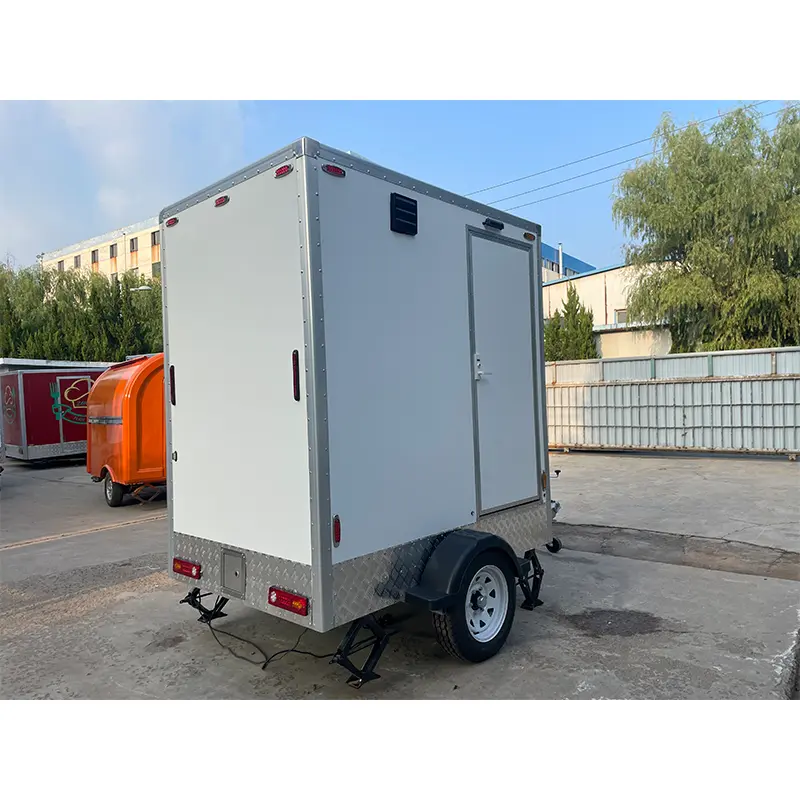

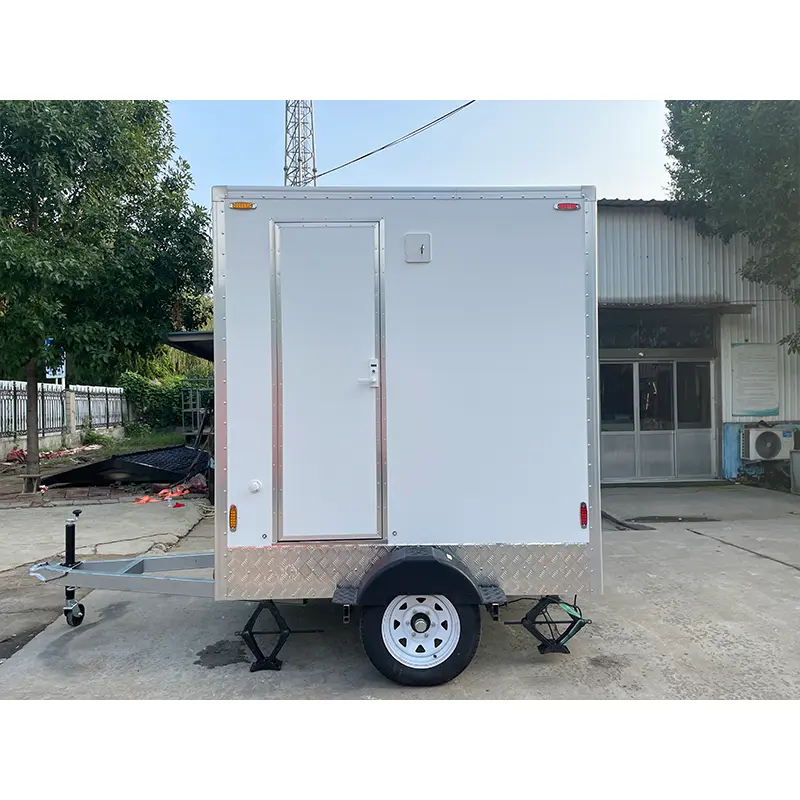

Il rimorchio per toilette mobile a stazione singola TUNE TN-T21 è un'unità igienico-sanitaria trainabile con una stazione per bagno privato per piccoli eventi, progetti di costruzione, matrimoni, mercati temporanei, attività sportive, parchi e cantieri di ristrutturazione. In qualità di produttore di rimorchi per toilette portatili, Qingdao Tune Technology Co., Ltd. produce questo rimorchio per toilette a 1 postazione e questo rimorchio per toilette da cantiere per società di noleggio di eventi, appaltatori e operatori di strutture.
Qingdao Tune Technology Co., Ltd. è stata fondata nel 2015 e gestisce uno stabilimento produttivo di circa 4.500 metri quadrati a Shandong, Cina. La fabbrica si occupa della preparazione dei materiali, del taglio laser, della saldatura, della lucidatura, della verniciatura, dell'assemblaggio, del controllo qualità, dell'imballaggio e della spedizione. I prodotti TUNE vengono esportati in più di 50 paesi, con il Nord America che rappresenta circa il 60% delle vendite e l'Europa circa il 25%. La produzione segue la gestione della qualità ISO 9001 e le configurazioni applicabili riportano la documentazione CE, DOT, EPR e COC. Le ispezioni di terze parti sono condotte da SGS e Intertek.
Prima di selezionare la configurazione, gli acquirenti valutano:
● Numero previsto di utenti
● Orari di apertura
● Metodo di riempimento dell'acqua
● Luogo di smaltimento delle acque reflue
● Accesso al traino
● Condizioni del terreno
● Fornitura elettrica
● Requisiti igienico-sanitari locali
● Frequenza di pulizia e manutenzione
Per un evento, il bagno è posizionato abbastanza vicino per un comodo accesso ma lontano dalle zone di preparazione del cibo e da pranzo. Per un cantiere, il percorso di accesso, la stabilità del terreno, la distanza di servizio e il metodo di raccolta delle acque reflue vengono confermati prima della consegna.
|
Articolo |
Specifica di riferimento |
|
Modello |
TN-T21 |
|
Tipo di prodotto |
Rimorchio per toilette a stazione singola |
|
Dimensioni complessive |
2.100×1.500×2.550 mm |
|
Dimensioni approssimative |
6,88 × 4,92 × 8,36 piedi |
|
Peso di riferimento |
Circa 600 kg / 1.322 libbre |
|
Asse |
Assale a torsione singola con freni |
|
Pneumatico |
2x195/70 R15 |
|
Materiale della parete |
Pannello sandwich in fibra di vetro da 40 mm |
|
Serbatoio dell'acqua dolce |
Serbatoio in acciaio inox da 400 litri |
|
Serbatoio delle acque reflue |
Serbatoio in acciaio inox da 600 litri |
|
Toilette |
WC con scarico piedi in ceramica |
|
Lavello |
Lavabo lavamani con mobiletto |
|
Ventilazione |
Ventola di scarico e condotto di ventilazione |
|
Controllo del clima |
Impianto di climatizzazione, ove previsto |
|
Colore |
Personalizzato in base al riferimento colore approvato |
|
Sistema di traino |
Gancio di traino di serie |
Il peso finale cambia dopo l'aggiunta di acqua, aria condizionata, apparecchiature elettriche, materiali decorativi e accessori opzionali. Il veicolo trainante viene selezionato in base al peso del rimorchio caricato e alle normative locali in materia di traino.
I seguenti dati sono disponibili per la revisione del progetto e sono confermati in base alla configurazione finale:
|
Elemento dati |
Disponibilità |
|
Peso a vuoto e peso a pieno carico |
Fornito con disegno tecnico finale |
|
Potenza dell'asse e capacità di frenatura |
Confermato dalla configurazione dell'ordine |
|
Requisiti di carico e traino |
Calcolato per l'attrezzatura selezionata |
|
Indice di carico degli pneumatici e codice di velocità |
Elencato nella scheda tecnica finale |
|
Spessore dell'isolamento e struttura del pannello |
Fornito con disegno approvato |
|
Volume del serbatoio dell'acqua dolce e delle acque reflue |
Confermato dal layout finale |
|
Portata della pompa dell'acqua |
Elencato nella scheda dell'attrezzatura |
|
Carico elettrico e tensione |
Confermato in base al mercato di destinazione |
|
Prova su strada e prova di frenata |
Eseguita prima della spedizione, ove applicabile |
Il rimorchio per toilette mobile a stazione singola utilizza un telaio metallico saldato per supportare il corpo della toilette, i serbatoi dell'acqua, gli impianti sanitari e i componenti elettrici. Il modello di riferimento è dotato di un unico assale torcente con freni, pneumatici, gancio di traino, ruotino anteriore e stabilizzatori.
Prima del traino, l'operatore controlla:
● Collegamento interrotto
● Catena di sicurezza
● Spina per illuminazione
● Condizioni e pressione dei pneumatici
● Chiusure per ruote
● Collegamento del freno
● Ruota di supporto
● Gambe stabilizzatrici
● Luci posteriori e laterali
I piedi stabilizzatori aiutano a ridurre il movimento dopo il parcheggio e non sono progettati per correggere terreni instabili o pendenze eccessive. Il rimorchio deve essere posizionato su un terreno ragionevolmente piano e compatto prima dell'uso.

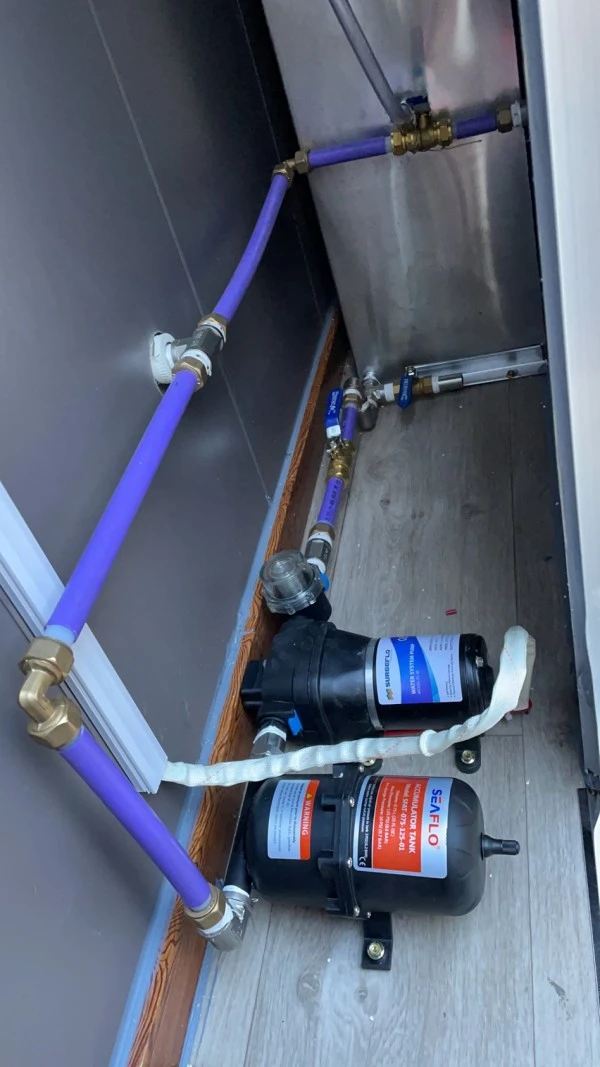

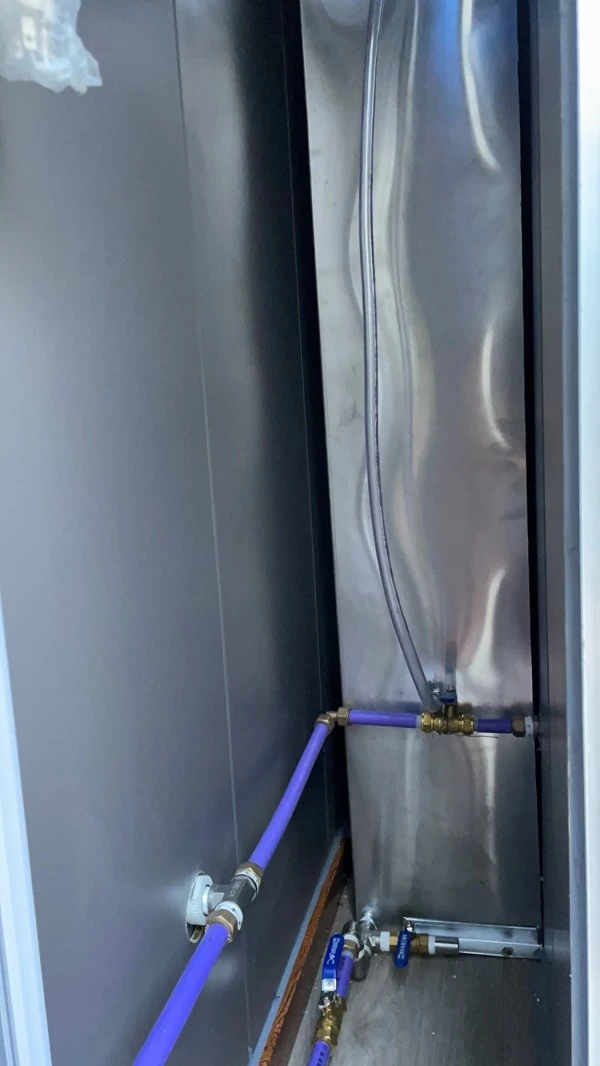

La configurazione di riferimento comprende un serbatoio per le acque chiare da 400 L e un serbatoio per le acque reflue da 600 L. Il sistema può includere anche una pompa dell'acqua, uno scaldabagno, un divisore d'acqua, tubi di alimentazione, valvole e raccordi di drenaggio.
1. Riempi il serbatoio dell'acqua dolce.
2. Controlla i giunti e le valvole dei tubi visibili.
3. Prova il rubinetto e lo sciacquone.
4. Verificare che lo scarico delle acque reflue sia chiuso.
5. Controlla la pompa e lo scaldabagno.
6. Conferma che il trailer sia stabile.
7. Verificare l'illuminazione e la ventilazione interne.
1. Pulisci la toilette, il lavandino, il pavimento e le maniglie delle porte.
2. Verificare la presenza di perdite o rumore anomalo della pompa.
3. Monitorare il livello delle acque reflue.
4. Svuotare il serbatoio delle acque reflue in un luogo approvato.
5. Risciacquare il sistema ove consentito.
6. Proteggere o drenare i tubi in caso di gelo.
La capacità del serbatoio non rappresenta un numero fisso di utenti. Gli intervalli di manutenzione effettivi dipendono dalla frequenza di lavaggio, dai requisiti di pulizia, dal consumo di acqua e dalle ore di funzionamento.
L'interno è predisposto per una zona bagno e comprende WC in ceramica con scarico dei piedi, lavandino per lavarsi le mani, specchio, illuminazione, ventilazione, armadietto, scaldabagno e aria condizionata opzionale.
La toilette riceve l'acqua dal sistema di acqua pulita e la scarica nel serbatoio delle acque reflue. La base della toilette, i collegamenti dei tubi, i punti di tenuta e l'accesso per la manutenzione vengono controllati durante la manutenzione ordinaria.
Il lavello è dotato di rubinetto a pulsante o rubinetto per acqua calda e fredda a seconda della configurazione scelta. Il mobile inferiore organizza componenti idraulici e prodotti per la pulizia.

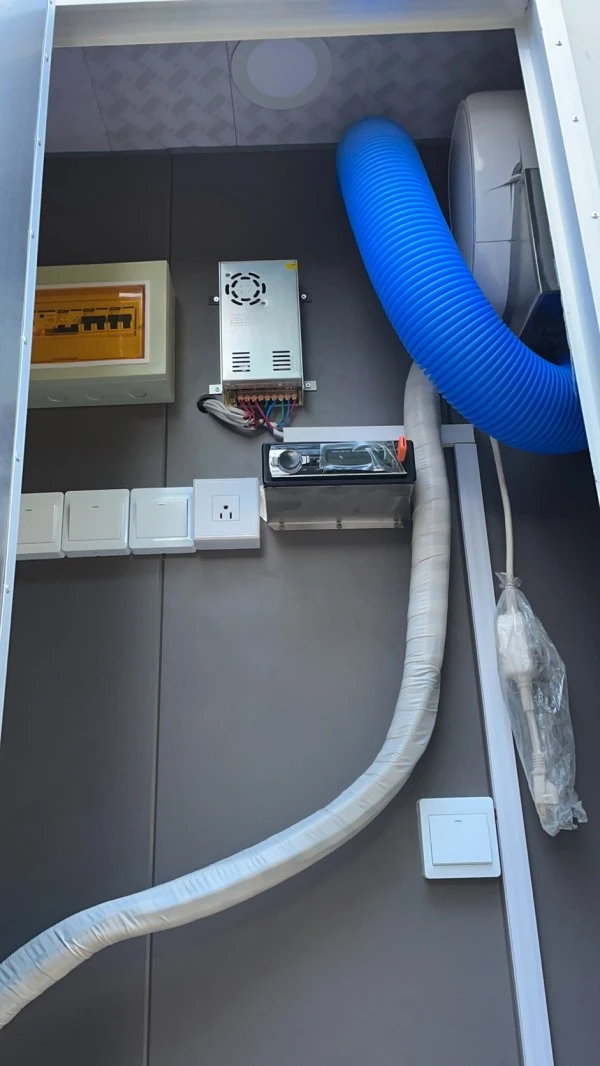

Lo specchio e il sistema di illuminazione migliorano la visibilità all'interno del bagno compatto. Gli accessori elettrici installati vicino all'acqua vengono selezionati e mantenuti in base ai requisiti elettrici applicabili.
La ventola di scarico e il condotto di ventilazione rimuovono l'aria umida e riducono l'accumulo di odori. La ventilazione viene utilizzata insieme alla pulizia regolare, alla manutenzione delle acque reflue e alla corretta sigillatura dei componenti di drenaggio.
SÌ. Il rimorchio toilette con 1 postazione è un'unità trainabile e richiede un veicolo compatibile con capacità di traino, attacco, sistema frenante e collegamento elettrico adeguati.
Viene utilizzato in un cantiere quando il percorso di accesso, le condizioni del terreno, l'approvvigionamento idrico, il piano di pulizia e il metodo di smaltimento delle acque reflue sono idonei. I requisiti professionali e igienico-sanitari locali vengono controllati dall'acquirente.
La configurazione di riferimento comprende un serbatoio per le acque chiare da 400 L e un serbatoio per le acque reflue da 600 L. La frequenza effettiva della manutenzione dipende dall'utilizzo e dalle condizioni operative.
SÌ. Il WC, il lavandino, il rubinetto, lo specchio, l'illuminazione, lo scaldabagno, la ventilazione, l'aria condizionata, l'impianto musicale e il mobiletto vengono adattati in base ai requisiti del progetto.
Nella configurazione di riferimento è elencato un sistema di riscaldamento dell'acqua. Il modello finale, la tensione, la potenza nominale e l'inclusione sono confermati nel preventivo.
SÌ. Il colore esterno e il logo sono personalizzati in base a una cartella colori, un file grafico o un design del marchio approvati.
La carrozzeria utilizza un pannello sandwich in fibra di vetro da 40 mm nella specifica di riferimento. L'esterno è personalizzato per diversi stili di eventi, marchio aziendale e ambienti operativi.
Le opzioni disponibili includono:
● Colore esterno personalizzato
● Logo e grafica in vinile
● Scatola luminosa pubblicitaria a LED
● Hardware per porte
● Finitura della parete interna
● Disposizione dello specchio e della luce
● Stile lavello e mobiletto
● Unità di climatizzazione
● Aspiratore
● Scaldabagno
● Lettore musicale
● Prese elettriche aggiuntive
● Segnali operativi e di sicurezza
Il progetto finale considera la pulizia, l'altezza di trasporto, l'accesso per la manutenzione, la visibilità del marchio e le condizioni operative locali.
Un tipico processo di produzione include:
Preparazione del materiale → Saldatura del telaio → Installazione della carrozzeria → Montaggio di porte e finiture → Installazione di serbatoi e tubazioni → Cablaggio elettrico → Installazione di impianti sanitari → Montaggio di ventilazione e condizionamento dell'aria → Ispezione delle perdite d'acqua → Test elettrico → Pulizia → Imballaggio
I punti di ispezione includono:
● Aspetto del telaio e della saldatura
● Installazione di assali e ruote
● Funzionamento dell'attacco e dello stabilizzatore
● Apertura e chiusura delle porte
● Installazione su pannello a parete
● Collegamenti all'acqua dolce e alle acque reflue
● Scarico del WC
● Funzionamento del rubinetto e della pompa
● Interruttori elettrici e di illuminazione
● Ventilazione e aria condizionata
● Luci stradali
● Protezione dell'imballaggio
Visite in fabbrica, ispezioni video e ispezioni pre-imbarco sono organizzate in base all'accordo di progetto.
Marcatura CE: si applica alle configurazioni elettriche applicabili del rimorchio.
ISO 9001: copre il sistema di gestione della qualità di fabbrica presso lo stabilimento di produzione di Shandong.
Documentazione DOT: si riferisce alle configurazioni confermate di trasporto con rimorchio per il mercato di destinazione.
I numeri dei certificati, gli enti emittenti e la definizione del prodotto vengono forniti con la documentazione finale dell'ordine. Gli acquirenti verificano separatamente la registrazione del rimorchio, i requisiti di traino e frenatura, la sicurezza elettrica, le norme sull'acqua e sulle acque reflue, i requisiti igienico-sanitari del luogo dell'evento, le regole delle strutture del cantiere e le procedure di ispezione o autorizzazione locali.
Il prodotto viene fornito con una garanzia di un anno dalla data di spedizione, salvo diversa indicazione nel contratto di vendita.
|
Sezione coperta |
Contenuto della garanzia |
|
Telaio e telaio |
Telaio metallico saldato e collegamenti strutturali contro difetti di fabbricazione |
|
Pannelli della carrozzeria |
Pannelli sandwich in fibra di vetro da 40 mm, porte e componenti di sigillatura contro difetti di produzione |
|
Asse e telaio |
Asse di torsione, componenti dei freni, pneumatici e dispositivi di fissaggio delle ruote contro i difetti di fabbricazione |
|
Sistema idrico |
Serbatoi, pompe, tubazioni, rubinetti e collegamenti di drenaggio contro perdite causate da difetti di produzione |
|
Componenti elettrici |
Cablaggi, interruttori, componenti di illuminazione e controllo installati in fabbrica contro difetti di fabbricazione |
|
Impianti sanitari |
Wc, lavabo e raccorderia in ceramica contro i difetti di produzione |
|
Attrezzatura opzionale |
Unità di climatizzazione, scaldabagno, impianto stereo e altri accessori selezionati, soggetti ai termini del produttore originale |
Le esclusioni della garanzia coprono i danni causati da funzionamento improprio, sovraccarico, modifiche non autorizzate, trasporto, normale usura, corrosione, parti di consumo, apparecchiature di terze parti, tensione errata o eventi di forza maggiore.
Se si riscontra un difetto di fabbricazione, l'acquirente fornisce il modello, il numero di serie, la data di consegna, il riferimento della fattura, foto o video e una descrizione delle condizioni di funzionamento. TUNE esamina le informazioni e fornisce parti di ricambio, indicazioni per la riparazione, supporto in loco o un'altra soluzione confermata nel contratto di vendita.
Il supporto tecnico è fornito dallo staff tecnico di TUNE tramite e-mail, videochiamata o istruzioni scritte. I pezzi di ricambio includono pneumatici, componenti dei freni, raccordi della pompa dell'acqua, rubinetti, ferramenta per porte, moduli di illuminazione e connettori di drenaggio, soggetti a disponibilità di magazzino e spedizione.
Prima di effettuare un ordine, gli acquirenti confermano:
1. Paese e città di destinazione
2. Applicazione prevista
3. Periodo operativo previsto
4. Quantità richiesta
5. Informazioni sul veicolo trainante
6. Colore esterno e logo
7. Condizioni idriche ed elettriche
8. Configurazione di WC, lavandino e ventilazione
9. Requisiti di condizionamento o riscaldamento
10. Requisiti di registrazione locale
11. Metodo di smaltimento delle acque reflue
12. Programma di consegna target
TUNE prepara una configurazione preliminare per il Rimorchio WC da cantiere in base alla destinazione, all'applicazione, al veicolo trainante, ai requisiti igienico-sanitari e all'attrezzatura preferita.
La proposta comprende:
● Scheda dei parametri tecnici
● Layout preliminare
● Disposizione del sistema idrico
● Configurazione elettrica
● Elenco delle attrezzature opzionali
● Ambito dell'ispezione
● Piano di imballaggio
● Programma di consegna
● Preventivo commerciale
