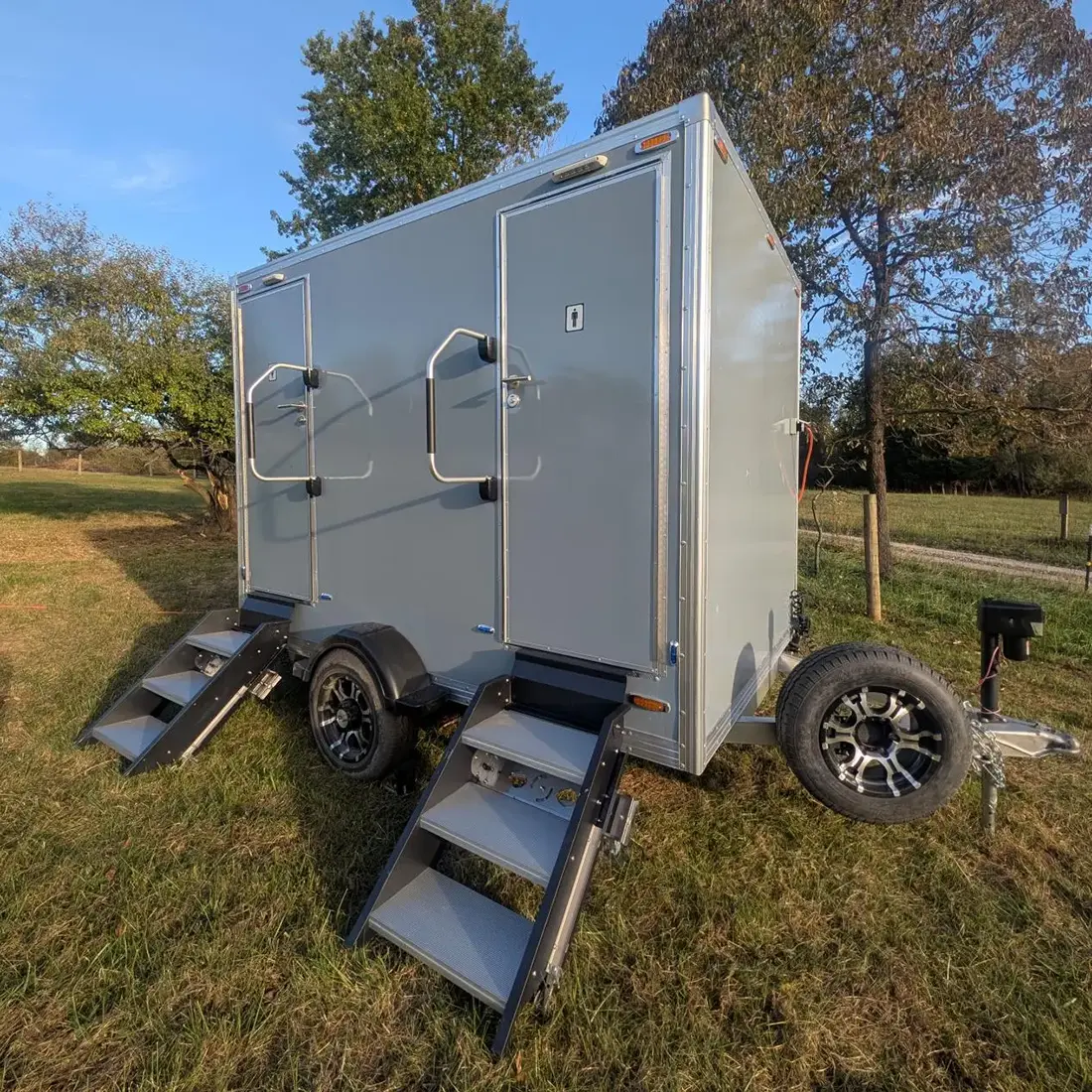

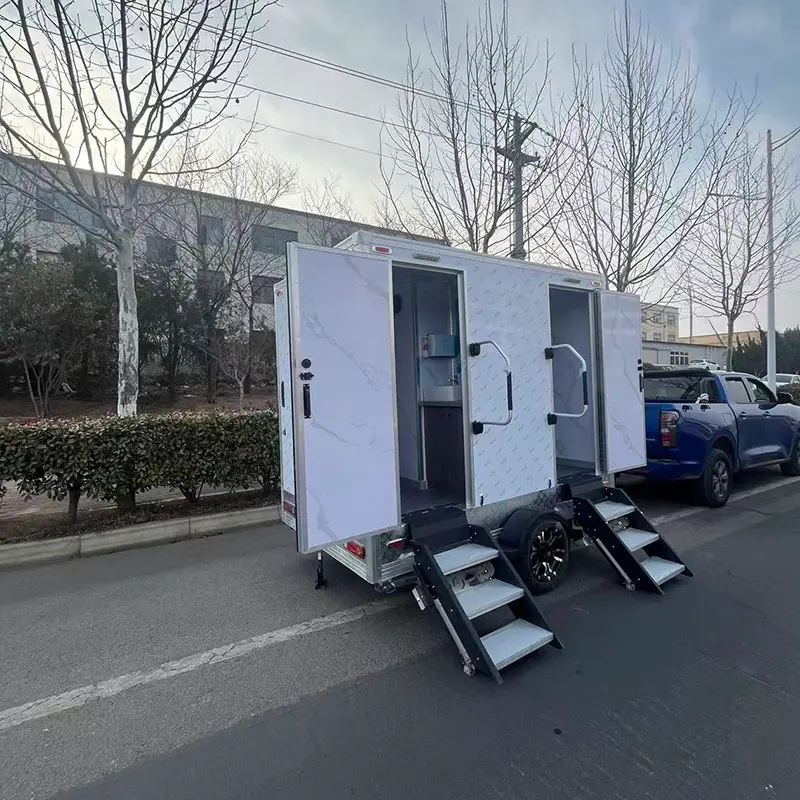

Il rimorchio per toilette portatile a due stazioni TUNE TN-T30 è un'unità igienico-sanitaria trainabile con due stazioni bagno private, progettata per luoghi all'aperto dove un bagno fisso non è disponibile, è insufficiente o temporaneamente fuori servizio. In qualità di produttore di rimorchi per toilette portatili, Qingdao Tune Technology Co., Ltd. produce questo rimorchio per toilette a due stazioni e altre configurazioni di rimorchi per toilette per società di noleggio di eventi, appaltatori edili, team di produzione cinematografica e progetti comunali. L'azienda è stata fondata nel 2015, gestisce uno stabilimento produttivo di 4.500 m² ed esporta in oltre 50 paesi. La produzione segue la gestione della qualità ISO 9001 e le configurazioni applicabili riportano la documentazione CE, DOT, EPR e COC.
Le applicazioni tipiche includono:
● Matrimoni all'aperto e funzioni private
● Festival ed eventi pubblici
● Cantieri di costruzione e ristrutturazione
● Attività sportive e sedi temporanee
● Luoghi di produzione cinematografica e televisiva
● Mercati e mostre stagionali
● Parchi e aree ricreative
● Strutture igienico-sanitarie di emergenza o temporanee
● Progetti commerciali che richiedono ulteriore capacità di servizi igienici
● Sedi remote con infrastrutture permanenti limitate
Il rimorchio combina un telaio in metallo saldato, un corpo in fibra di vetro chiuso, fornitura di acqua dolce, raccolta delle acque reflue, impianti sanitari, illuminazione e ventilazione. A seconda della configurazione finale, può includere anche aria condizionata, riscaldamento dell'acqua, impianto stereo, specchietti cosmetici e altri accessori orientati al comfort.
La capacità operativa effettiva dipende dal numero di utenti, dalla durata dell'evento, dal consumo di acqua, dalla frequenza di lavaggio, dal programma di pulizia, dai livelli dei serbatoi e dalle procedure igienico-sanitarie locali. La dimensione del serbatoio non è una garanzia fissa per l'utente.
Il modello di riferimento TN-T30 è organizzato come unità igienico-sanitaria mobile a due stazioni. L'esatta disposizione degli interni e l'elenco delle attrezzature sono confermati nel disegno approvato prima della produzione.
La configurazione di riferimento comprende:
● Due WC in ceramica con scarico dei piedi
● Lavandini per lavarsi le mani
● Rubinetti a pulsante
● Sistema di acqua fredda o acqua calda e fredda, a seconda della configurazione finale
● Serbatoio d'acqua dolce in acciaio inossidabile da 400 litri
● Serbatoio delle acque reflue in acciaio inossidabile da 800 litri
● Sistema di ventilazione e scarico
● Illuminazione interna
● Illuminazione stradale esterna
● Specchi da toilette o da toilette con illuminazione
● Impianto di climatizzazione, ove previsto
● Sistema di riproduzione musicale, dove selezionato
● Componenti di controllo elettrico
● Pompa dell'acqua e raccordi idraulici
Se il rimorchio è destinato a eventi con grandi volumi, l'acquirente conferma l'utilizzo di punta previsto, l'intervallo di manutenzione, l'accesso per la pulizia e le modalità di smaltimento delle acque reflue prima di selezionare la configurazione finale.
|
Articolo |
Specifica di riferimento |
|
Modello |
TN-T30 |
|
Tipo di prodotto |
Rimorchio per toilette portatile a due stazioni |
|
Dimensioni complessive |
3.000×1.800×2.550 mm |
|
Dimensioni approssimative |
9,84 × 5,90 × 8,36 piedi |
|
Peso di riferimento |
Circa 820 kg / 1.763 libbre |
|
Asse |
Assale a torsione singola con freni |
|
Riferimento del carico sull'asse |
Fino a 1.800 kg, soggetta a configurazione finale |
|
Pneumatici |
2x195/70 R15 |
|
Materiale della parete |
Pannello sandwich in fibra di vetro da 40 mm |
|
Serbatoio dell'acqua dolce |
Serbatoio in acciaio inox da 400 litri |
|
Serbatoio delle acque reflue |
Serbatoio in acciaio inox da 800 litri |
|
Tipo di WC |
Wc in ceramica a filo pavimento |
|
Lavello |
Lavandino per lavare le mani |
|
Rubinetto |
Rubinetto a pulsante o rubinetto dell'acqua calda e fredda |
|
Ventilazione |
Ventilatore di scarico e condotto dell'aria |
|
Controllo del clima |
Impianto di climatizzazione, ove previsto |
|
Illuminazione |
Illuminazione interna ed esterna |
|
Finitura esterna |
Personalizzato in base al riferimento colore approvato |
|
Sistema di traino |
Gancio di traino di serie |
|
Documenti di certificazione |
Confermato per modello definitivo e mercato di destinazione |
Il peso finale cambia dopo aver aggiunto acqua, aria condizionata, impianto musicale, componenti elettrici, accessori interni e altri articoli opzionali. Il veicolo trainante viene selezionato in base al peso del rimorchio caricato, alla capacità di attacco, al sistema frenante e alle norme stradali locali.
Un rimorchio per toilette mobile offre prestazioni migliori quando il sito è stato preparato prima dell'arrivo. Gli acquirenti esaminano la strada di accesso, la superficie di parcheggio, lo spazio di traino, il flusso degli utenti, la fornitura elettrica, il punto di rifornimento dell'acqua e il luogo di smaltimento delle acque reflue.
Gli organizzatori di eventi considerano:
● Presenza stimata
● Periodi di utilizzo di punta
● Orari di apertura dell'evento
● Frequenza di pulizia e manutenzione
● Distanza dalle aree di preparazione del cibo
● Illuminazione intorno al rimorchio
● Accesso per i veicoli di manutenzione
● Condizioni del terreno dopo la pioggia
● Disponibilità temporanea di energia
● Permessi per eventi locali
Il rimorchio è posizionato su un terreno ragionevolmente pianeggiante e stabile. Un percorso libero è riservato al veicolo trainante e a qualsiasi veicolo di servizio necessario per il rifornimento d'acqua o la rimozione delle acque reflue.
Prima di utilizzare il rimorchio in un cantiere, l'acquirente conferma:
● Dimensioni dell'ingresso del sito
● Condizioni della strada e del terreno
● Accesso al veicolo trainante
● Distanza richiesta dalle aree di lavoro
● Metodo di rifornimento d'acqua
● Procedura di smaltimento delle acque reflue
● Frequenza della pulizia
● Requisiti igienico-sanitari per i lavoratori
● Norme professionali e ambientali locali
A seconda dell'uso previsto e delle normative locali, questa unità è classificata come un altro rimorchio per servizi igienici.
Il modello di riferimento utilizza un serbatoio per le acque chiare in acciaio inossidabile da 400 L e un serbatoio per le acque reflue in acciaio inossidabile da 800 L. Il sistema può includere anche una pompa dell'acqua, uno scaldabagno, un divisore d'acqua, un collegamento di ingresso, un collegamento di uscita, valvole, tubi flessibili e raccordi di drenaggio.
Riempire il serbatoio dell'acqua dolce → Ispezionare il sistema idrico → Testare i rubinetti e le valvole di scarico → Aprire il bagno per l'uso → Monitorare i livelli del serbatoio → Pulire l'interno → Svuotare le acque reflue presso una struttura approvata
1. Riempire il serbatoio dell'acqua dolce con acqua adatta.
2. Controlla la pompa e i collegamenti dei tubi visibili.
3. Testare la funzione di scarico di ciascun rubinetto e WC.
4. Verificare che lo scarico delle acque reflue sia chiuso.
5. Controllare il sistema di riscaldamento dell'acqua dove installato.
6. Conferma che il rimorchio sia in piano e adeguatamente supportato.
7. Verificare l'illuminazione, la ventilazione e l'aria condizionata.
1. Pulisci WC, lavandini, pavimenti e superfici ad alto contatto.
2. Controlla eventuali perdite d'acqua o rumori insoliti della pompa.
3. Ispezionare il livello delle acque reflue.
4. Svuotare il serbatoio in un luogo di smaltimento legalmente approvato.
5. Risciacquare il sistema secondo le procedure locali.
6. Drenare o proteggere i tubi in condizioni di gelo.
7. Scollegare l'alimentazione se l'unità rimarrà inutilizzata.
Le acque reflue non vengono scaricate su strade pubbliche, terreni aperti o sistemi di drenaggio non autorizzati. Il metodo di smaltimento viene confermato prima della messa in servizio del rimorchio.

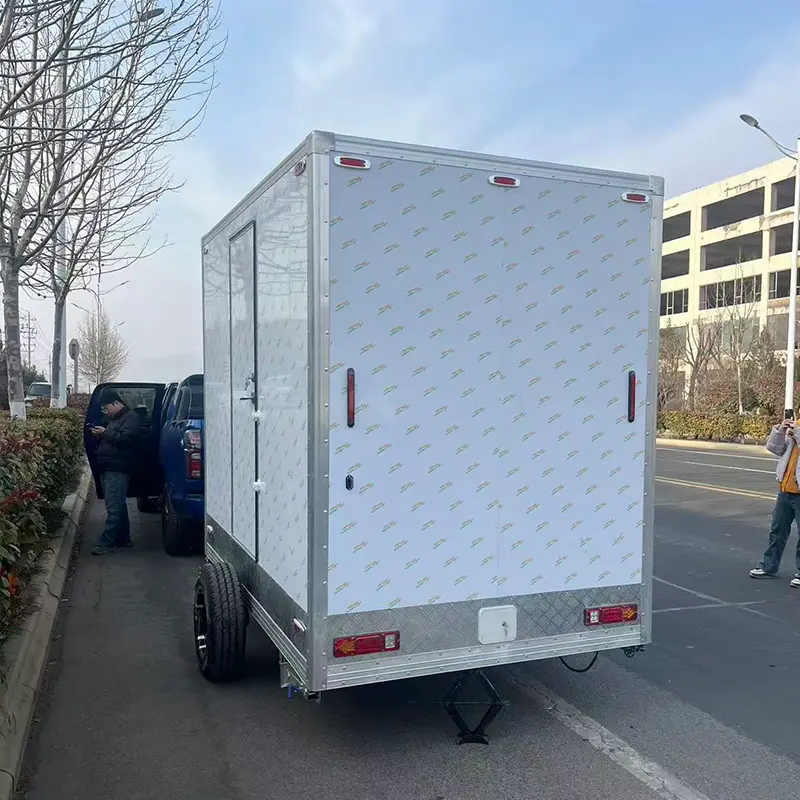

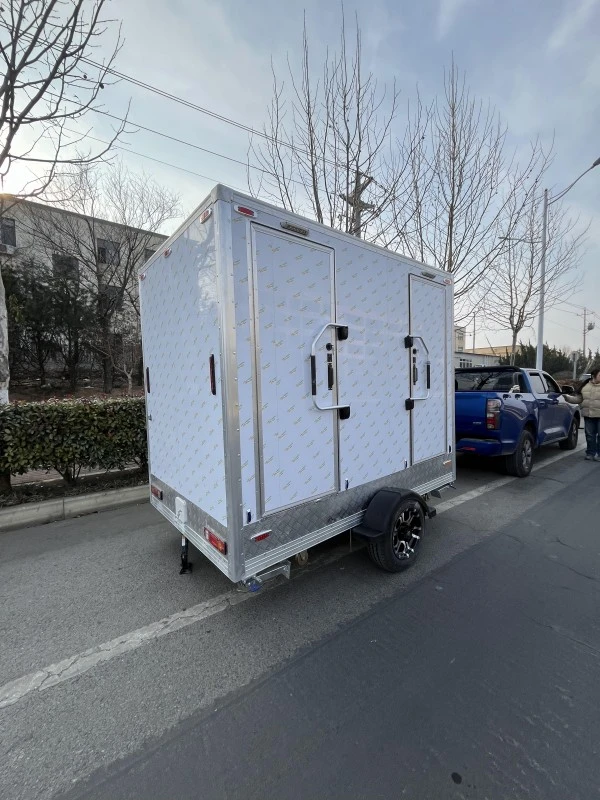

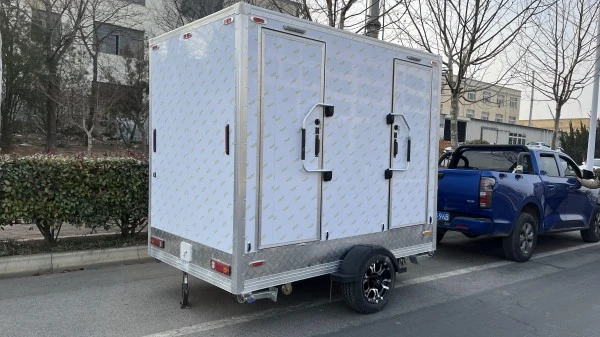

Il rimorchio utilizza un telaio metallico saldato per sostenere la carrozzeria, i serbatoi, i sanitari e i componenti elettrici. Il modello di riferimento è dotato di un asse di torsione con freni, due pneumatici, un gancio di traino standard e gambe di supporto.
La disposizione del telaio esterno comprende:
● Gancio di traino
● Ruota di supporto anteriore
● Asse di torsione
● Pneumatici
● Componenti di frenatura
● Gambe stabilizzatrici
● Illuminazione stradale
● Spie luminose dell'indicatore della larghezza
● Spie luminose dell'altezza
● Luci posteriori posteriori
● Parafanghi
● Pannelli di protezione inferiori con piastra diamantata
Prima del traino l'operatore controlla:
● Collegamento interrotto
● Catena di sicurezza
● Presa elettrica
● Collegamento del freno
● Pressione dei pneumatici
● Battistrada e condizioni dei pneumatici
● Chiusure per ruote
● Posizione della ruota di supporto
● Posizione della gamba stabilizzatrice
● Funzionamento delle luci stradali
I piedi stabilizzatori aiutano a sostenere il rimorchio dopo il parcheggio. Non sono destinati a correggere pendenze forti, terreni instabili o distribuzione errata del carico.
Il corpo di riferimento utilizza pannelli sandwich in fibra di vetro da 40 mm. Questo tipo di struttura a pannelli fornisce un sistema di pareti e tetto chiuso per un bagno mobile compatto. La finitura superficiale finale, la ferramenta della porta, i componenti di tenuta, la protezione inferiore e il rivestimento sono confermati nel disegno di produzione.
Le opzioni di personalizzazione esterna includono:
● Colore della vernice personalizzato
● Grafica del logo in vinile
● Marchio aziendale
● Scatola luminosa pubblicitaria a LED
● Hardware per porte
● Segnali di avvertimento esterni
● Etichette di servizio aggiuntive
● Finiture decorative
● Colore delle pareti interne
● Disposizione dell'illuminazione
Un pratico design esterno bilancia il marchio, la comodità di pulizia, lo spazio per il trasporto e la manutenzione a lungo termine. Il colore viene confermato utilizzando una cartella colori approvata o un campione fisico prima della produzione.

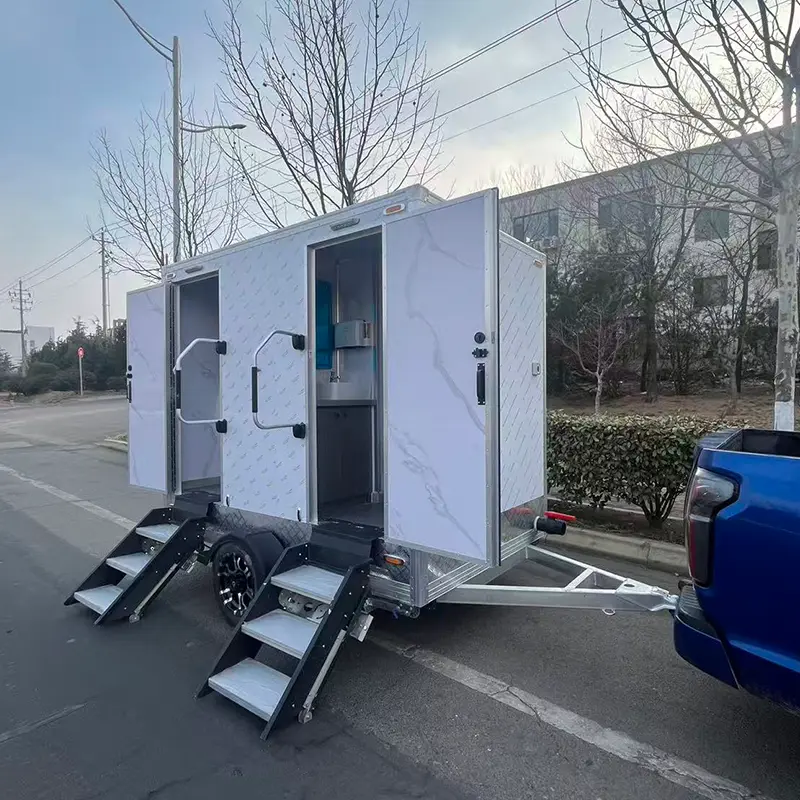

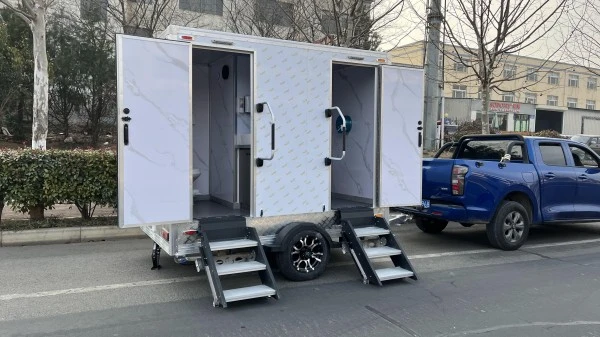

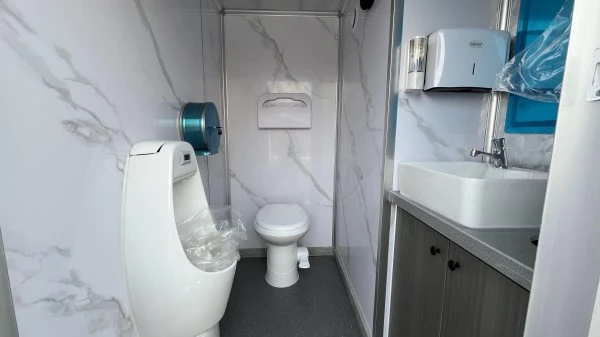

L'interno è suddiviso in due servizi igienici indipendenti. Ogni postazione è dotata di WC, zona lavaggio, specchio e illuminazione. La disposizione finale dipende dalle dimensioni del corpo, dalla posizione della porta, dai percorsi idraulici, dal design della ventilazione e dall'attrezzatura selezionata.

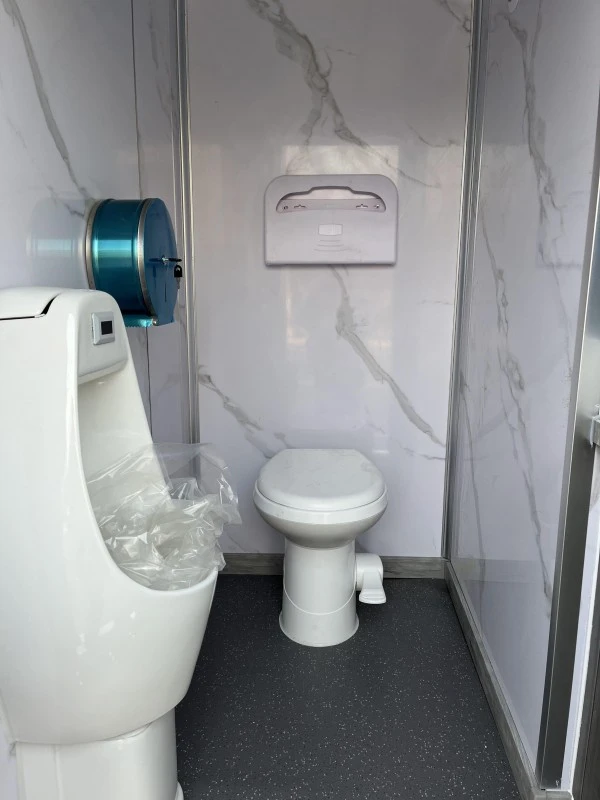

Il WC in ceramica con scarico dei piedi è collegato ai sistemi di acqua dolce e di scarico. La base del WC è fissata saldamente e la valvola di scarico, il collegamento di scarico e i punti di tenuta rimangono accessibili per l'ispezione.
I controlli di routine includono:
● Fornitura di acqua di scarico
● Funzionamento della valvola di scarico
● Collegamento di scarico
● Condizione di tenuta
● Raccordi per il controllo degli odori
● Area del pavimento intorno alla toilette
● Livello del serbatoio delle acque reflue

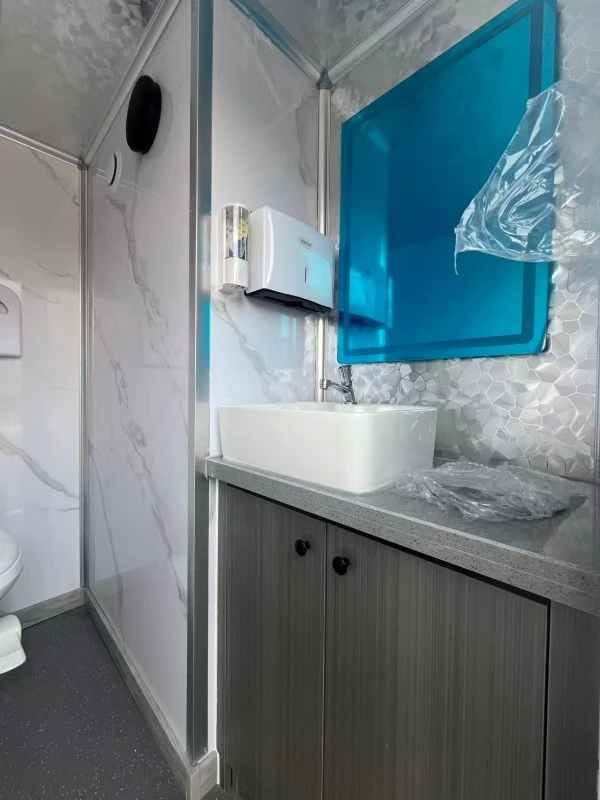

Il lavello lavamani è dotato di un rubinetto a pulsante o di un rubinetto per l'acqua calda e fredda a seconda delle specifiche finali. Il mobiletto del lavello offre spazio per componenti idraulici selezionati e prodotti per la pulizia.
Sono installati specchietti di cortesia con illuminazione per migliorare la visibilità e la comodità dell'utente. I componenti elettrici utilizzati in prossimità dell'acqua sono selezionati con protezione adeguata e collegati in base ai requisiti elettrici applicabili.
La ventola di scarico e il condotto dell'aria aiutano a rimuovere l'aria umida e a ridurre l'accumulo di odori sgradevoli. La ventilazione è combinata con una pulizia regolare, un'adeguata manutenzione delle acque reflue e una corretta sigillatura dei collegamenti di drenaggio.
L'aria condizionata migliora il comfort interno quando fa caldo. Le sue prestazioni effettive dipendono dal clima locale, dall'isolamento, dalla potenza disponibile, dalla frequenza di apertura delle porte e dalle condizioni di manutenzione.
TUNE esamina l'applicazione prevista, le dimensioni del corpo, la capacità del serbatoio, le apparecchiature sanitarie, i requisiti elettrici e gli accessori opzionali prima della produzione.
Una tipica sequenza di produzione comprende:
Preparazione del materiale → Saldatura del telaio → Assemblaggio della carrozzeria → Installazione della porta → Posizionamento del serbatoio → Installazione dei tubi → Cablaggio elettrico → Installazione degli impianti sanitari → Raccordo di ventilazione → Installazione dell'aria condizionata → Test funzionale → Pulizia → Imballaggio
I punti di ispezione importanti includono:
● Aspetto della saldatura del telaio
● Installazione di assali e ruote
● Funzionamento dell'attacco e del ruotino di sostegno
● Funzione gamba stabilizzatrice
● Apertura e chiusura della porta
● Installazione su pannello a parete
● Sigillatura del tetto e delle porte
● Collegamenti all'acqua dolce
● Collegamenti alle acque reflue
● Scarico del WC
● Funzionamento del rubinetto
● Funzionamento della pompa
● Funzionamento dello scaldabagno, se installato
● Funzione di ventilazione
● Funzione aria condizionata
● Illuminazione interna ed esterna
● Funzionamento delle luci stradali
● Protezione dell'imballaggio
L'ispezione in fabbrica, l'ispezione video e l'ispezione pre-imbarco vengono discusse in base all'accordo sull'ordine. I documenti di ispezione corrispondono alla configurazione effettiva del prodotto.
I documenti di conformità richiesti dipendono dal mercato di destinazione e dalla configurazione finale. La registrazione del rimorchio, le norme sul traino, la sicurezza elettrica, le norme igienico-sanitarie e i requisiti per lo smaltimento delle acque reflue differiscono da paese a paese, stato e città.
Prima di ordinare, gli acquirenti confermano:
● Requisiti per la registrazione del trailer
● Dimensioni massime consentite del rimorchio
● Peso massimo caricato
● Norme in materia di traino e frenata
● Tensione e frequenza elettrica
● Requisiti del sistema idrico
● Norme sullo smaltimento delle acque reflue
● Norme igienico-sanitarie del luogo dell'evento
● Requisiti della struttura del cantiere
● Ispezioni locali e procedure di autorizzazione
Tutta la documentazione CE, stradale, elettrica o di ispezione viene verificata in base al modello e al pacchetto di equipaggiamenti effettivi. I documenti di certificazione non sostituiscono automaticamente la registrazione locale o l'approvazione operativa.
Le immagini sopra mostrano la documentazione CE, ISO 9001 e DOT. La marcatura CE si applica alle configurazioni elettriche applicabili; La ISO 9001 copre il sistema di gestione della qualità di fabbrica; La documentazione DOT si riferisce alle configurazioni di trasporto confermate. Numeri e ambiti di certificato specifici vengono forniti con i documenti dell'ordine finale.
La configurazione di riferimento prevede un serbatoio per le acque chiare da 400 L e un serbatoio per le acque reflue da 800 L. Gli intervalli di manutenzione effettivi dipendono dall'utilizzo dell'acqua, dalla frequenza di lavaggio, dal numero di utenti, dalle procedure di pulizia e dalle ore di funzionamento.
SÌ. L'unità è trainabile e richiede un veicolo trainante adatto. L'acquirente controlla il peso del rimorchio caricato, il tipo di attacco, il collegamento dei freni e i requisiti di traino locali.
È considerato per matrimoni, festival, mostre, mercati e altre attività all'aperto quando il sito dispone di accesso adeguato, terreno stabile, servizio idrico, smaltimento delle acque reflue e permessi richiesti.
Sì, soggetto alle condizioni del sito e ai requisiti locali. L'acquirente conferma l'accesso, la stabilità del terreno, il rifornimento d'acqua, la frequenza della pulizia e lo smaltimento delle acque reflue prima dell'uso.
SÌ. La disposizione dei servizi igienici, i lavandini, i rubinetti, gli specchi, l'illuminazione, la ventilazione, l'aria condizionata, il lettore musicale, lo scaldabagno e i componenti elettrici vengono discussi in base all'applicazione.
L'aria condizionata è elencata nella configurazione di riferimento e nel preventivo sono confermati il modello finale, la tensione, la potenza nominale e la posizione di installazione.
È possibile selezionare un sistema ad acqua fredda o ad acqua calda e fredda. Il modello dello scaldabagno, la potenza nominale, la tensione e l'inclusione finale vengono confermati prima della produzione.
SÌ. Il colore esterno e il marchio vengono personalizzati utilizzando una cartella colori, un file del logo o un disegno approvato.
Il serbatoio viene svuotato attraverso l'uscita specificata presso un impianto di smaltimento delle acque reflue approvato. L'acquirente è responsabile della conferma dei requisiti di smaltimento locali.
Il programma di produzione dipende dal layout finale, dall'elenco delle attrezzature, dalla quantità, dal metodo di ispezione e dai requisiti di personalizzazione. Il tempo di consegna confermato è indicato nel preventivo commerciale dopo l'approvazione del progetto.
Il rimorchio viene imballato in base al metodo di spedizione selezionato. Il design dell'imballaggio protegge la carrozzeria in fibra di vetro, le porte, l'illuminazione, il telaio, i sanitari e gli accessori esposti durante la movimentazione e il trasporto.
I dettagli di consegna da confermare includono:
● Dimensioni di caricamento finali
● Peso lordo
● Tipo di imballaggio
● Metodo di caricamento
● Percorso di spedizione
● Porto o luogo di consegna
● Accordo assicurativo
● Documentazione doganale
● Requisiti di installazione e messa in servizio
Il supporto post-vendita comprende:
● Guida al funzionamento del prodotto
● Consigli per la manutenzione del sistema idrico
● Risoluzione dei problemi elettrici
● Supporto per pompe e scaldabagni
● Guida alla ventilazione e all'aria condizionata
● Assistenza per pezzi di ricambio
● Informazioni sui componenti
● Comunicazione tecnica remota
● Coordinamento con i fornitori di attrezzature opzionali
I termini di garanzia sono confermati per iscritto prima della produzione. Il telaio, i pannelli della carrozzeria, l'asse, i sanitari, le parti elettriche, l'unità di climatizzazione, la pompa, lo scaldabagno e le apparecchiature di terze parti possono avere condizioni di garanzia diverse.
Per un rimorchio per toilette portatile adatto, fornisci:
1. Paese e città di destinazione
2. Applicazione prevista
3. Numero previsto di utenti
4. Orari operativi richiesti
5. Quantità del rimorchio
6. Informazioni sul veicolo trainante
7. Metodo di fornitura di acqua dolce
8. Metodo di smaltimento delle acque reflue
9. Tensione e frequenza elettrica
10. Requisiti di condizionamento o riscaldamento
11. Colore esterno e logo preferiti
12. Programma di consegna richiesto
13. Registrazione locale o requisiti igienico-sanitari
TUNE prepara un layout preliminare, una scheda dei parametri tecnici, una disposizione del sistema idrico, una configurazione elettrica, un elenco di attrezzature opzionali, un piano di ispezione, una proposta di imballaggio e un preventivo per la revisione prima della produzione.
● Modello di attrezzatura: Rimorchio per toilette portatile a due stazioni (serie lusso a doppia camera)
● Zona di distribuzione principale: centro eventi sul lungomare e location per matrimoni privati, costa del Maryland, Stati Uniti
● Identità dell'operatore della flotta: Chesapeake Luxury Restroom Rentals LLC
● Applicazione target: matrimoni esclusivi all'aperto, ricevimenti aziendali sul lungomare e gala in tenute private
● Finitura esterna e telaio: pannelli murali in composito di alluminio resistente ai raggi UV, colore grigio freddo, modanature strutturali in alluminio anodizzato, asse singolo con cerchi in lega personalizzati neri e cromati
L'implementazione di rimorchi per servizi igienici mobili in luoghi di lusso sul lungomare negli Stati Uniti orientali richiede affidabilità nella sicurezza del traino, un rapido livellamento del sito e un comfort interno resistente agli agenti atmosferici:
Gestire una flotta commerciale a noleggio significa ridurre al minimo i tempi di inattività tra gli eventi del fine settimana. Il robusto gancio di traino con telaio ad A è personalizzato con una ruota di scorta di dimensioni standard montata con linguetta verticale che si abbina ai cerchi in lega neri e cromati del rimorchio. Questa configurazione garantisce una rapida sostituzione su strada senza occupare spazio all'interno del veicolo trainante.
La sicurezza degli ospiti durante gli eventi serali è importante. Ognuna delle due porte indipendenti della suite privata è dotata di un ampio gradino a discesa in alluminio con pedane rialzate antiscivolo. I corrimano curvi rinforzati con imbottitura nera montati accanto a ciascuna porta forniscono un'entrata e un'uscita stabili per gli ospiti di tutte le età sia su erba morbida che su superfici pavimentate.
Posizionati adiacenti a luoghi in mare aperto (dove l'umidità costiera e il vento sono costanti), i pannelli esterni compositi in alluminio sigillato dell'unità resistono alla corrosione e alla deformazione dovuta all'umidità. La parete laterale è dotata di allacciamenti rapidi per l'acqua cittadina e di prese di alimentazione standard da 110 V/15 A per la banchina USA, che consentono una rapida configurazione plug-and-play accanto ai tendoni degli eventi.
Operatore della flotta: proprietario e direttore della logistica, Chesapeake Luxury Restroom Rentals Località: costa del Maryland/regione del Medio Atlantico, Stati Uniti Valutazione: 5,0 su 5,0 stelle
"Abbiamo aggiunto questo rimorchio per toilette portatile a due stazioni alla nostra flotta di noleggio eventi nel Medio Atlantico per gestire matrimoni all'aperto di medie dimensioni e gala aziendali lungo la baia. Nel nostro settore, i clienti si aspettano che i bagni abbiano un aspetto raffinato come la tenda del ricevimento e l'affidabilità non è negoziabile.
La consegna da TUNE è arrivata esattamente come specificato. La struttura strutturale è quadrata, le cerniere dei gradini in alluminio funzionano senza intoppi e i pannelli esterni compositi grigi si puliscono facilmente tra un noleggio e l'altro.
Avere la ruota di scorta di dimensioni standard montata direttamente sul telaio ad A è un tocco di design pratico che i nostri autisti delle consegne apprezzano. Durante un recente matrimonio sul lungomare con 150 invitati, l'unità ha funzionato ininterrottamente con l'alimentazione standard da terra e con i collegamenti idrici della città, senza un solo intervento dell'interruttore o un backup dell'impianto idraulico. L'altezza ridotta del gradino e le robuste maniglie di sostegno hanno ricevuto ottimi feedback dal gestore della sede. È un rimorchio solido e di livello commerciale che offre prestazioni costanti per le nostre operazioni di noleggio."
Indirizzo
1711, Edificio B, Hisense Lingshan International, sottodistretto di Yingzhu, distretto di Huangdao, città di Qingdao, provincia di Shandong, Cina
tel
