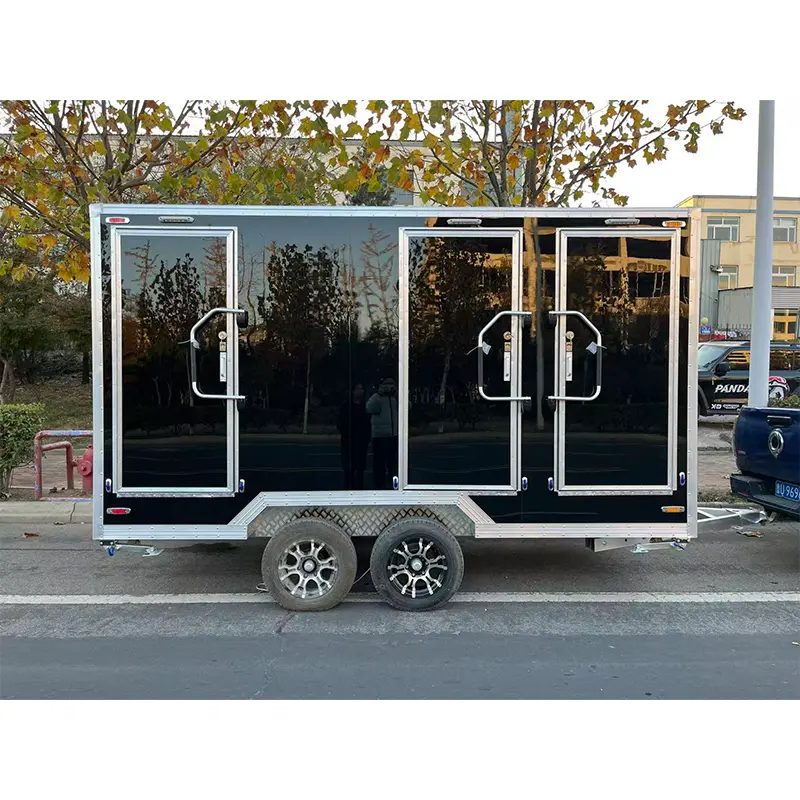

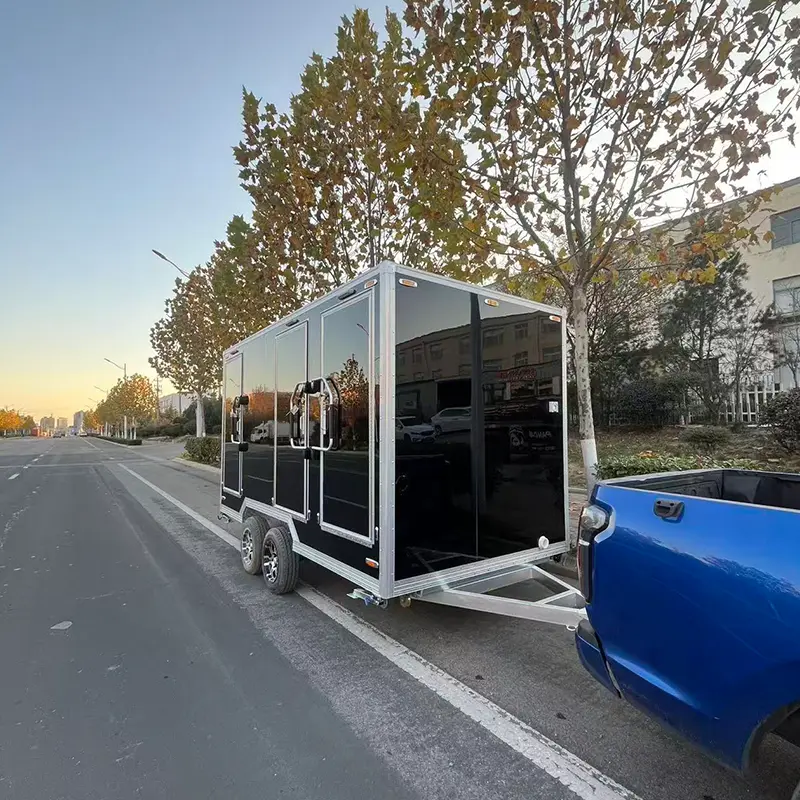

Rimorchio per toilette commerciale a tre stazioni

Il rimorchio per toilette commerciale a tre stazioni TN-T42-3B è un'unità igienico-sanitaria trainabile con tre bagni privati, progettata per cantieri edili, eventi all'aperto, festival e strutture temporanee. Prodotto da Qingdao Tune Technology Co., Ltd., una società fondata nel 2015 con un impianto di produzione di 4.500 m² ed esportazioni in oltre 50 paesi, questo rimorchio per toilette commerciale a tre stazioni segue la gestione della qualità ISO 9001. La documentazione CE, DOT, EPR e COC è disponibile per le configurazioni applicabili, con ispezione di terze parti da parte di SGS e Intertek.

Le dimensioni e il peso sono valori di riferimento. Il peso lordo finale cambia dopo l'aggiunta di acqua, apparecchiature elettriche, aria condizionata, scaldabagni e altri componenti opzionali. L'acquirente conferma il peso caricato, la capacità di attacco e i requisiti di frenatura prima di selezionare un veicolo trainante.

Domande comuni sull'acquisto

Quanta acqua può contenere il rimorchio?

La configurazione di riferimento prevede un serbatoio per le acque chiare da 700 L e un serbatoio per le acque reflue da 1.300 L. L'intervallo di manutenzione effettivo dipende dal numero di utenti, dalla frequenza dello scarico della toilette, dal lavaggio delle mani, dalle esigenze di pulizia e dalle ore di funzionamento giornaliere.

Il rimorchio è adatto per progetti di costruzione?

Viene utilizzato come rimorchio per toilette da cantiere quando il progetto dispone di un accesso adeguato, di un terreno stabile, di un programma di pulizia e di un metodo di smaltimento delle acque reflue approvato.

Può servire eventi?

SÌ. Come rimorchio per toilette per eventi, l'unità è progettata per matrimoni, mostre, festival, attività sportive, funzioni private e luoghi commerciali temporanei.

Richiede un collegamento idrico permanente?

Non necessariamente. Il serbatoio dell'acqua dolce integrato supporta il funzionamento in luoghi senza collegamento continuo all'acqua comunale. Il serbatoio viene riempito in base al consumo effettivo.

È possibile modificare la disposizione interna?

La posizione di WC, lavandini, orinatoi, specchi, illuminazione, scaldabagno, condizionatore d'aria, impianto musicale e componenti elettrici viene discussa prima dell'approvazione del disegno di produzione finale.

L'unità è facile da trainare?

Il rimorchio utilizza due assi torcenti con freni e quattro pneumatici 195/70 R15. L'idoneità al traino dipende dal peso caricato, dalla capacità del veicolo, dal collegamento del gancio di traino, dal sistema frenante e dalle norme stradali locali.

Come vengono gestite le acque reflue?

Le acque reflue vengono rimosse attraverso lo scarico specificato e trasportate ad un impianto di trattamento o smaltimento approvato. Non viene scaricato su strade, terreni aperti o sistemi di drenaggio non autorizzati.

Come pianificare il sito di installazione

Il rimorchio per toilette commerciale a tre stazioni è posizionato su un terreno ragionevolmente livellato e stabile. Prima della consegna, l'acquirente o il responsabile del progetto controlla la larghezza dell'ingresso, il raggio di sterzata, l'area di scarico e il parcheggio disponibile.

Una planimetria identifica:

● Posizione del rimorchio

● Percorso di accesso dell'utente

● Accesso al veicolo di servizio

● Punto di rifornimento di acqua dolce

● Punto di rimozione delle acque reflue

● Collegamento elettrico

● Area di pulizia e stoccaggio

● Distanza di sicurezza dalle macchine edili

● Condizioni del drenaggio e dell'acqua piovana

Per un rimorchio WC da cantiere, il posizionamento evita le aree operative delle gru, i percorsi degli escavatori, le zone di stoccaggio dei materiali e i percorsi utilizzati dai camion pesanti.

Nel caso di un rimorchio per toilette per eventi, l'unità è facile da trovare senza bloccare ingressi, percorsi di emergenza, aree di ristorazione o movimento pedonale.

Per un rimorchio per toilette da esterno, l'operatore considera l'esposizione al vento, l'acqua piovana, le variazioni di temperatura, il drenaggio del terreno e l'accesso per la manutenzione ordinaria.

Configurazione principale e vantaggi pratici

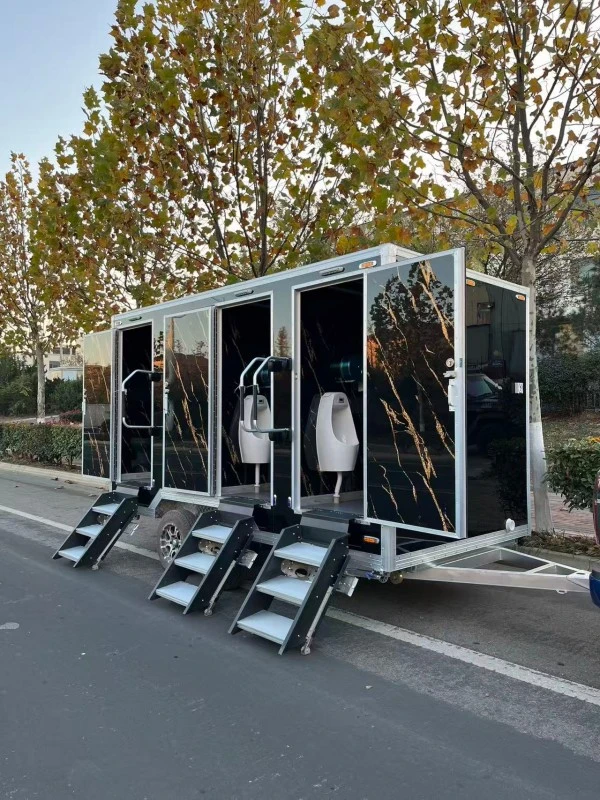

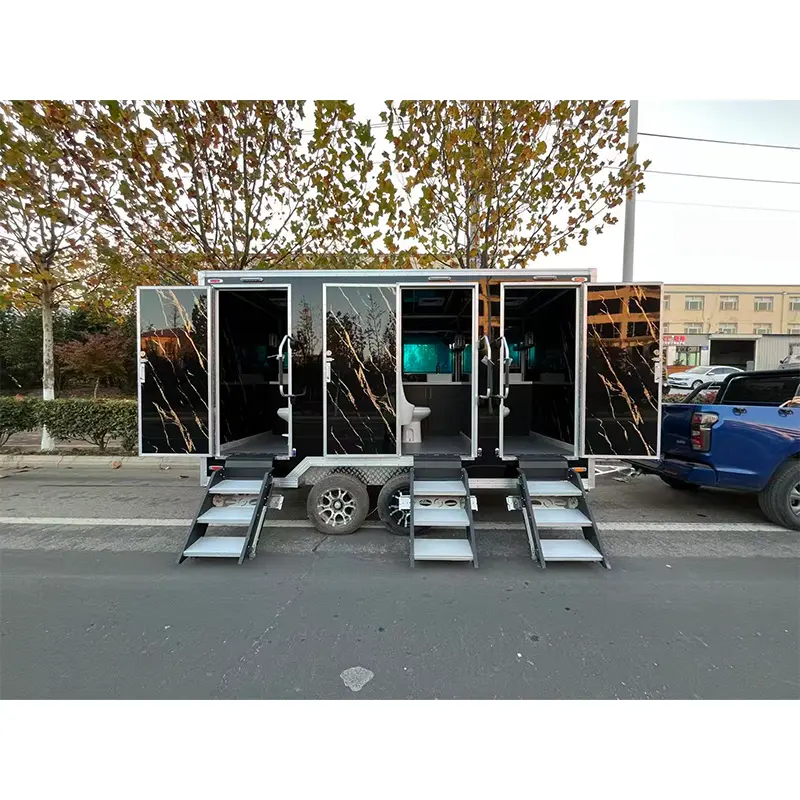

Tre bagni separati

La TN-T42-3B utilizza tre bagni privati. Questo layout è adatto agli acquirenti che necessitano di una maggiore capacità di servizio rispetto a un rimorchio a stazione singola pur richiedendo un'unità trainabile relativamente compatta.

Ogni stanza è prevista con servizi igienici, porta, illuminazione e ventilazione. La disposizione finale è confermata in un disegno tecnico perché la posizione delle porte, i percorsi idraulici e l'accesso per la manutenzione influiscono sullo spazio disponibile.

Costruzione con pannelli sandwich in fibra di vetro

Il corpo di riferimento utilizza pannelli sandwich in fibra di vetro da 40 mm. Questa struttura fornisce un sistema di pareti chiuse con una superficie esterna in fibra di vetro e uno strato isolante.

Le prestazioni effettive dell'isolamento dipendono dalla densità dei pannelli, dalla temperatura esterna, dalla capacità dell'aria condizionata, dalla frequenza di apertura della porta e dalla qualità dell'installazione. Gli acquirenti selezionano il sistema di climatizzazione in base al clima locale e all'uso previsto.

Stoccaggio dell'acqua e delle acque reflue

I serbatoi in acciaio inossidabile supportano il funzionamento indipendente in luoghi temporanei. La capacità del serbatoio non equivale a una capacità utente fissa perché l’utilizzo dell’acqua varia da progetto a progetto.

Un evento impegnativo può richiedere una manutenzione più frequente rispetto a un progetto di costruzione a basso traffico. Nel piano di acquisto è compreso un pratico programma di ricarica e smaltimento delle acque reflue.

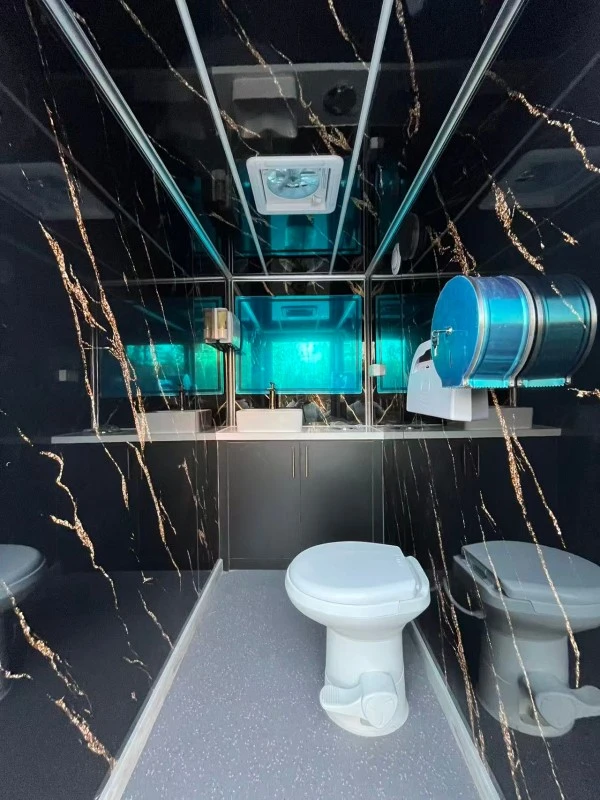

Equipaggiamento interno

La configurazione di riferimento comprende:

● WC in ceramica con scarico dei piedi

● Orinatoio con sensore per uomo

● Lavandini per lavarsi le mani

● Rubinetti a pulsante

● Specchi da toeletta con illuminazione

● Sistema di climatizzazione

● Sistema di riproduzione musicale

● Luci interne ed esterne

● Pompa dell'acqua

● Collegamenti idraulici

Acqua calda e fredda, scaldabagni, apparecchiature elettriche e accessori sanitari opzionali sono elencati separatamente nel preventivo.

Procedura operativa e di manutenzione

Prima dell'uso

1. Parcheggia il rimorchio su un terreno adatto.

2. Estendi l'attrezzatura di supporto e le gambe stabilizzatrici.

3. Riempire il serbatoio dell'acqua dolce con acqua adatta.

4. Ispezionare tubi flessibili, valvole e collegamenti dei tubi visibili.

5. Testa la pompa dell'acqua e i rubinetti.

6. Aziona ogni WC e controlla il drenaggio.

7. Testare il sensore dell'orinatoio.

8. Controlla l'illuminazione, la ventilazione e l'aria condizionata.

9. Verificare che lo scarico delle acque reflue sia chiuso.

Durante l'uso

● Monitorare i livelli di entrambi i serbatoi.

● Pulisci regolarmente lavandini, servizi igienici e superfici ad alto contatto.

● Controlla eventuali perdite d'acqua visibili.

● Mantieni accessibili i quadri elettrici e le porte di servizio.

● Registrare rumori insoliti della pompa o guasti alle apparecchiature.

● Prevenire lo scarico non autorizzato delle acque reflue.

Dopo l'uso

1. Pulisci i servizi igienici, gli orinatoi, i lavandini e i pavimenti.

2. Disinfettare maniglie, rubinetti e altre aree toccate frequentemente.

3. Controlla i collegamenti dell'acqua e dello scarico.

4. Svuotare il serbatoio delle acque reflue presso una struttura approvata.

5. Risciacquare o sottoporre a manutenzione il sistema secondo le procedure locali.

6. Proteggere o drenare i tubi esposti in caso di gelo.

7. Scollegare l'alimentatore esterno quando necessario.

8. Registrare i lavori di manutenzione per il periodo operativo successivo.

Telaio, rimorchio e trasferimento

Il telaio sostiene il corpo del bagno, i serbatoi, gli impianti sanitari e i componenti elettrici. Il modello di riferimento è dotato di due assi di torsione con freni.

Prima del traino, l'operatore controlla:

● Gancio di traino

● Catene di sicurezza

● Collegamento del freno

● Presa elettrica

● Condizioni e pressione dei pneumatici

● Chiusure per ruote

● Ruota di supporto anteriore

● Gambe stabilizzatrici

● Luci stradali

● Porte esterne

● Equipaggiamento interno allentato

Acqua, condizionatori, scaldabagni e accessori opzionali aumentano il peso effettivo del trasporto. Il veicolo trainante viene selezionato in base al rimorchio a pieno carico anziché al peso di riferimento a vuoto.

Dopo lo spostamento, l'operatore controlla la carrozzeria del rimorchio, le porte, il telaio, i tubi, i collegamenti del serbatoio e le attrezzature interne prima di ricollegare gli impianti idrico ed elettrico.

Lista di controllo per l'ispezione in fabbrica

Il Fornitore TUNE organizza l'ispezione in base alla configurazione dell'ordine approvata. Un'ispezione pratica include:

● Aspetto del telaio e del telaio

● Installazione di assali e pneumatici

● Componenti di attacco e freno

● Allineamento e sigillatura della porta

● Finitura del pannello in fibra di vetro

● Collegamenti del serbatoio dell'acqua dolce

● Uscita del serbatoio delle acque reflue

● Scarico del WC

● Funzionamento del sensore dell'orinatoio

● Prestazioni del rubinetto e della pompa

● Funzione scaldabagno, se installata

● Funzionamento dell'aria condizionata

● Illuminazione interna ed esterna

● Sistema di ventilazione

● Attrezzatura stabilizzatrice

● Aspetto finale

● Protezione dell'imballaggio

I registri delle ispezioni corrispondono all'attrezzatura effettiva fornita. L'ispezione di fabbrica, l'ispezione video e l'ispezione pre-imbarco sono incluse quando specificato nel contratto di acquisto.

Fotografie di produzione verificate, registri di ispezione, risultati di test e informazioni sul progetto approvato vengono aggiunti alla pagina del prodotto. I nomi dei clienti, i certificati, le recensioni e le dichiarazioni di progetto vengono pubblicati dopo la conferma e l'autorizzazione.

Certificazioni

Le immagini sopra mostrano la documentazione CE, ISO 9001 e DOT. La marcatura CE si applica alle configurazioni elettriche applicabili; La ISO 9001 copre il sistema di gestione della qualità di fabbrica; La documentazione DOT si riferisce alle configurazioni di trasporto confermate. Numeri e ambiti di certificato specifici vengono forniti con i documenti dell'ordine finale.

Analisi dell'applicazione del progetto

Questo modello a tre stazioni è adatto per strutture temporanee in cui l'acquirente necessita di locali igienici privati ​​e della possibilità di spostare l'unità.

Per i progetti di costruzione, le considerazioni principali sono l’accesso dei lavoratori, la frequenza delle pulizie, la stabilità del terreno e il servizio delle acque reflue.

Per gli eventi, l'operatore stima il numero massimo di visitatori e organizza in anticipo il personale addetto alle pulizie, i materiali di consumo e la manutenzione dei serbatoi.

Per i parchi, i campeggi e i mercati stagionali, nel piano operativo sono compresi la protezione dalle intemperie, l’accesso del pubblico, l’alimentazione elettrica e la manutenzione a lungo termine.

Il rimorchio non sostituisce ogni progetto di bagno permanente. La sua idoneità dipende dall'accesso ai trasporti, dalle normative locali, dalle disposizioni dei servizi pubblici e dal periodo di servizio previsto.

Consegna e supporto post-vendita

Il metodo di imballaggio protegge i pannelli della carrozzeria, le porte, l'illuminazione, il telaio, le apparecchiature sanitarie e gli accessori esposti durante il trasporto.

Il piano di consegna comprende:

● Disegno tecnico finale

● Elenco dell'attrezzatura

● Dimensioni dell'imballaggio

● Peso lordo

● Metodo di caricamento

● Documenti di spedizione

● Informazioni doganali

● Assicurazione del carico

● Istruzioni per lo scarico

● Note di installazione e messa in servizio

TUNE Factory fornisce istruzioni operative, guida al sistema idrico, risoluzione dei problemi elettrici, informazioni su pompe e rubinetti, consigli sulla manutenzione e assistenza per i pezzi di ricambio.

I termini di garanzia sono indicati nel contratto di acquisto. Parti del telaio, pannelli in vetroresina, sanitari, apparecchiature elettriche, impianti di climatizzazione, pompe, scaldabagni e accessori di terze parti possono avere condizioni di garanzia diverse.

Informazioni sulla personalizzazione e sul preventivo

Per preparare un preventivo specifico per il progetto, l'acquirente fornisce:

1. Paese e città di destinazione

2. Applicazione prevista

3. Utenti giornalieri o di punta stimati

4. Orari operativi pianificati

5. Periodo di servizio

6. Quantità richiesta

7. Informazioni sul veicolo trainante

8. Metodo di riempimento con acqua dolce

9. Disposizione sullo smaltimento delle acque reflue

10. Tensione e frequenza elettrica

11. Requisiti di condizionamento o riscaldamento

12. Sanitari preferiti

13. Colore esterno e logo

14. Requisiti di registrazione locale

15. Data di consegna prevista

TUNE prepara un disegno di layout, una scheda dei parametri tecnici, un elenco delle apparecchiature, una disposizione idraulica, una configurazione elettrica, una lista di controllo per l'ispezione, una proposta di imballaggio e un preventivo per la revisione prima della produzione.
